CS2020B 20A Akım Güçlendirici Yüksek Akım Yüksek Güç Potansiyostat

20A Akım Güçlendirici Yüksek Akım Yüksek Güç Potansiyostat

CS2020B Akım Güçlendirici

Tek kanallı potansiyostat (CS350M / CS310M / CS300M vb.) tek başına kullanıldığında maksimum ± 2A / 10V çıkış elde edebilir.Bu değer, bipotansiyostat (CS2350M/CS2150M) ve çok kanallı potansiyostat (CS310X) için her kanal için ±1A/10V'dir..

Akım artırıcı CS2020B, akımı artırmak için tek, iki veya çok kanallı potansiyostata bağlanabilir (20A'ya kadar).Lütfen bir set CS2020B iki / çok kanalı potentiostat sadece bir kanalı güçlendirebilir dikkat.

Güçlendirici bağlanmadığında, potansiyostat tek başına da kullanılabilir.

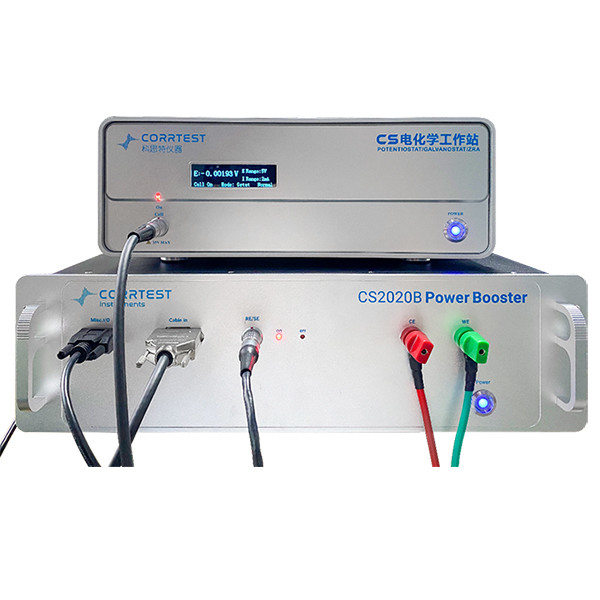

CS2020B akım güçlendirici +tek kanallı potansiyostat (örneğin CS350M)

CS2020B akım güçlendirici + çok kanallı potansiyostatik (kırmızı çerçeveler)

Şekil 1: Galvanostatik deney için eğri - çıkış sabit akımı 20A kadar yüksek

Şekil 2: CS2020B'nin pil çekirdeği anodu ve katodu ile bağlantısı

Şekil 3: CATL-LAE895 pil çekirdeğinin EIS sonuçları

Temel özellikler (CS2020B+potansiyostat kombinasyonu durumunda)

Potansiyel aralığı: ±10V

Akım aralığı: ±20A

Akım aralığı: 20Kesin aralığı

Uygunluk voltajı: ±13V (çıkışta ±20A) Sınır akımı, maksimum çıkış ±10V@20A

EIS Frekans aralığı: =50KHz

İletişim: RS485

Teknikler (CS2020B+potansiyostat kombinasyonunda)

Istikrarlı kutuplaşma

• Açık Döngü Potansiyeli (OCP)

• Potensiyostatik (I-T eğrisi)

• Galvanostatik

• Potansiyodinamik (Tabel grafiği)

• Galvanodinamik (DGP)

Geçici kutuplaşma

• Çoklu Potansiyel Adımlar

• Çok Akımlı Adımlar

• Potansiyel Merdiven Adımı (VSTEP)

• Galvanik Merdiven Adımı (ISTEP)

Chrono Yöntemi

• Kronopotensiometri (CP)

• Chronoamperametry (CA)

• Chronocaulometry (CC)

Voltametri

• Doğrusal süpürme voltametri (LSV)

• Döngüsel Voltametri (CV)

Elektrokimyasal Impedans Spektroskopi (EIS)

• EIS vs Frekans (IMP)

• EIS vs Zaman (IMPT)

• EIS vs Potansiyel (IMPE) ((Mott-Schottky)

Pil testi

• Pil şarj ve boşaltma

• Galvanostatik Şarj ve Serbestleme (GCD)

• Potensiyostatik Şarj ve İndirim (PCD)

• Potensiyostatik Aralıklı Titrasyon Tekniği (PITT)

• Galvanostatik Aralıklı Titreleme Tekniği (GITT)

Korozyon Ölçümleri

• Döngüsel kutuplaşma eğrisi (CPP)

• Doğrusal kutuplaşma eğrisi (LPR)

• Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR)

• Elektrokimyasal Gürültü

• Sıfır dirençli Ammeter (ZRA)

CS2020B güçlendirici için standart besleme:

-CS2020B akım yükseltme cihazı*1 set

- Güç kablosu * 1 adet

- DB9 seri bağlantı kablosu * 2 adet (1 parça bozulmuşsa gelecekte değiştirmek için)

- DB15 bağlantı kablosu* 2 adet (1 adet yedek)

- Potansiyel örnekleme kablosu*2 adet (1 adet yedek için)

- CS2020B Uzman elektrot kablosu (alligator elektrot kablosu*2 ve bakır terminal elektrot kablosu*2, her biri 1 adet değiştirmek için)

- Yüksek güçlü sahte hücre *1
