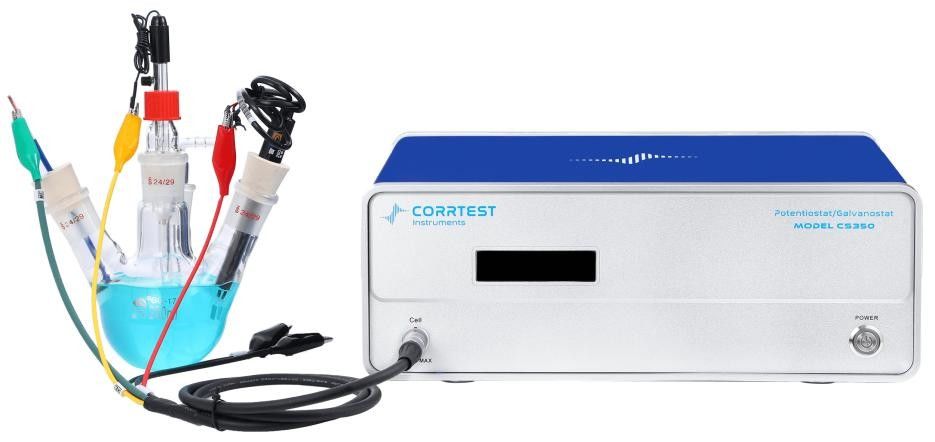

Potensiyodinamik Potensiyostat Galvanostat CS350M Korozyon Testleri İçin

Korozyon Testleri Potansiyodinamik Polarizasyon Potansiyostat Galvanostat CS350M

Korozyon testi, potansyondinamik potansostat galvanostat CS350MDDS keyfi fonksiyon jeneratöründen, yüksek güç potansiyostatından, galvanostattan, çift kanallı korelasyon analizatöründen oluşur.Çift kanallı yüksek hızlı 16 bit/yüksek hassasiyetli 24 bit AD dönüştürücü ve uzatma arayüzleriMaks. akım ±2A, potansiyel aralığı ±10V. EIS frekans aralığı 10uHz ~ 1MHz'dir. Korozyon testi, enerji, malzeme ve elektroanalizi gibi çeşitli elektrokimyasal alanlarda kullanılabilir.korozyon testleri potansodinamik potansostat galvanostat CS350M, korozyon testlerinde yaygın olarak kullanılan tüm teknikleri içerir., Açık devre potansiyeli (OCP), EIS, potansodinamik ((Tafel grafiği), Doğrusal kutuplaşma eğrisi (LPR), döngüsel kutuplaşma eğrisi (CPP), Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR),Elektrokimyasal Gürültü (ECN), Sıfır dirençli Ammeter (ZRA) vb. Corrtest şirketi Corrtest bölgesinden ve

Ne oluyor?Potansiyondinamik kutuplaşma?

Potansiyondinamik (polarizasyon eğrisi) testi, ilgili akım yoğunluğunu ölçerken çalışma elektrodunun potansiyelini taramayı içeren bir elektrokimyasal tekniktir.Bu aynı zamanda en çok kullanılan elektrokimyasal yöntem olan “Tafel grafiği” olarak da bilinirBu testte, numuneler genellikle reçine içinde kapsüle edilir ve 1 cm2 çözeltinin etkisine maruz bırakılır.Potansiyondinamik (polarizasyon eğrisi), her ölçülen nokta için potansiyeli akım yoğunluğunun (I) (veya log I) bir fonksiyonu olarak çizerek elde edilirPotansiyodinamik kutuplaşma eğrisi, herhangi bir koşulda metalin korozyon potansiyelini ve hızını hesaplamak için kullanılabilir (Tafel eğim).

BaşvurularkorozyonPotansiyodinamik potansiyostat galvanostat CS350M testi

● Metallerin korozyona karşı dayanıklılığı ve korozyon çalışması; korozyon inhibitörlerinin, kaplamaların ve katodik koruma verimliliğinin hızlı bir şekilde değerlendirilmesi

● Enerji malzemelerinin incelenmesi (Li-ion pil, güneş hücresi, yakıt hücresi, süper kondansatörler), gelişmiş işlevsel malzemeler

● Elektrokatliz (HER, OER, ORR, CO2RR, NRR)

● Elektrosentez, elektroplating/elektrodepozisyon, anod oksidasyonu, elektroliz

Korrozyona karşı temel donanım özellikleriPotansiyodinamik potansiyostat galvanostat CS350M testi

- Dahili EIS/FRA, EIS Frekans aralığı: 10μHz~1MHz

- Yüksek bant genişliği ve yüksek giriş impedans güçlendirici

- Dahili FPGA DDS sintezatörü

- Yüksek güç Potentiostat/Galvanostat/ZRA;
- Akım kontrol aralığı: ±2A

- Potansiyel kontrol aralığı: ±10V;

- Uygunluk voltajı: ± 21V
- Potansiyel çözünürlük: 10μV;

- Mevcut çözünürlük 1pA

Standart tedarikkorozyonPotansiyodinamik potansiyostat galvanostat CS350M testi

Potansiyostat galvanostat CS350MCS350M*1

CS stüdyo yazılımı *1

Güç kablosu x1

USB kablosu x1

Hücre/elektrot kablosu x2

Sahte hücre.

Kılavuz

Korozyon uygulamasıPotansiyodinamik potansiyostat galvanostat CS350M testi

Korrozyona:korozyonPotensiyaldinamik potansiyostat galvanostat CS350M testi, OCP, kutuplaşma eğrisi (potansiyaldinamik), EIS gibi korozyon ölçümü için tüm elektrokimyasal teknikleri içerir.Döngüsel kutuplaşma CPP (pasifikasyon eğrisi), Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR), Hidrojen difüzyon testi, ZRA, Elektrokimyasal gürültü vb.ve kaplama dayanıklılığı ve kurban anod akım verimliliğini değerlendirmekAyrıca korozyon inhibitörlerinin, mantar öldürücülerinin vb. hızlı taraması için de kullanılabilir.

Sol: %3 NaCl çözeltisinde Ti alaşımının ve paslanmaz çeliklerin kutuplaşma eğrileri

Sağda: 0,05mol/LCl+0,1mol/LNaHCO3'de düşük karbonlu çelik EN

Korozyon testi potansyondinamik potansostat galvanostat CS350M korelasyon entegral algoritması ve çift kanallı fazla örnekleme tekniğini kullanır ve güçlü bir müdahale karşıtı yeteneğine sahiptir.Enstrümanın iç direnişi 10'a kadar¹³Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)

Yüksek impedans kaplamasında tuz püskürtmesi yaşlanma testi

Adezavantajları

Tam olarak yüzen

Tüm Corrtest potansiyostatları / galvanostatları, korozyon testi dahil olmak üzere potansodinamik potansostat galvanostat CS350M tamamen yüzen olarak tasarlanmıştır.ve yere bağlanan çalışan elektrotların elektrokimyasal çalışması için kullanılabilir., örneğin otoklav, köprüdeki metal parça, beton

Gerçek zamanlı veri depolaması

Deney verileri gerçek zamanlı olarak saklanabilir. Test elektrik kesintisiyle kesintiye uğrarsa bile, veriler otomatik olarak kaydedilecektir.

EIS

● Corrtest korozyon testi potansodinamik potansostat galvanostat CS350M korelasyon entegral algoritması ve çift kanallı fazla örnekleme tekniğini kullanır ve güçlü bir müdahale karşıtı yeteneğe sahiptir.Enstrümanın iç direnişi 10'a kadar¹³Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)

Çoklu elektrot sistemi

● Korozyon testi potensodinamik potensostat galvanostat CS350M, 2, 3, 4 elektrot sistemini destekler, pilin iç direncini veya 4 elektrot ince film impedans ölçümünü test etmek için kullanılabilir

● Galvanik akım ölçümü için sıfır dirençli ammeter

Yazılım geliştirme kiti (SDK)

İkincil geliştirme arayüzleri, API genel arayüzleri ve geliştirme örnekleri sağlayabilir ve Labview, C, C ++, C #, VC ve diğer programlar için veri çağrısını gerçekleştirebiliriz,İkinci gelişme ve test yöntemleri özelleştirme için uygun olan.

Çok yönlü veri analizi

CS Studio, deney kontrolü ve veri analizi için korozyon testi potentiodynamic potentiostat galvanostat CS350M yazılımıdır.Voltometrik eğrinin entegrasyonu ve zirve yüksekliği analizi, EIS eşdeğer devre özelleştirme ve impedans spektrumu montajı vb.

● Çok parametreli kutuplaşma eğrisi

● EIS montajı

● Elektrokimyasal gürültü analizi

● Sahte kapasitans hesaplaması

● GCD spesifik kapasitansı, verimlilik

● Mott-Schottky grafik analizi

● Özgeçmiş analizi

Kombinasyon testi

CS stüdyo yazılımı esnek ve

Her deney için parametreleri önceden ayarlayabilir ve her deney arasında aralıkları, bekleme süresini vb. ayarlayabilirsiniz.

Kombinasyon testi: korozyon testleri

Yazılım korozyon özellikleriPotansiyodinamik potansiyostat galvanostat CS350M testi

Tafel grafiği vekorozyonoran:CS stüdyosu aynı zamanda, polarizasyon eğrisinin Butler-Volmer denkleminde güçlü doğrusal olmayan bir montaj sağlar.kutuplaşma direnciECN ölçümlerine dayanarak güç spektrum yoğunluğunu, gürültü direncini ve gürültü spektrum direncini de hesaplayabilir.

EIS analizi:Bode, Nyquist, Mott-Schottky komploları

EIS veri analizi sırasında, özel eşdeğer devreyi çizmek için yerleşik bir uyum fonksiyonu vardır.

Korozyon teknikleriPotansiyodinamik potansiyostat galvanostat CS350M testi

Istikrarlı kutuplaşma

• Açık devre potansiyeli (OCP)
• Potensiyostatik (I-T eğrisi)
• Galvanostatik
• Potansiyodinamik (Tabel grafiği)
• Galvanodinamik (DGP)

KorrozyonaÖlçümler

• Döngüsel kutuplaşma eğrisi (CPP)
• Doğrusal kutuplaşma eğrisi (LPR)
• Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR)
• Elektrokimyasal Gürültü
• Sıfır direnç Ammeter (ZRA)

Elektrokimyasal Impedans Spektrosuskopyası (EIS)

• Potensiyostatik EIS (Nyquist, Bode)
• Galvanostatik EIS
• Potensiyostatik EIS (Fakultatif frekans)
• Galvanostatik EIS ((Fakatsiz frekans)
• Mott-Schottky
• Potansiyostatik EIS vs. Zaman (Tek frekans)
• Galvanostatik EIS vs. Zaman (Tek frekans)

Geçici kutuplaşma

• Birçok Potansiyel Adım
• Çok Akımlı Adımlar
• Potansiyel Merdiven Adımı (VSTEP)
• Galvanik Merdiven Adımı (ISTEP)

Chrono Yöntemi

• Kronopotensiometri (CP)
• Kronomperametri (CA)
• Kronokalometri (CC)

Voltametri

• Doğrusal süpürme voltametri (LSV)
• Siklik Voltametri (CV)
• Merdiven Voltametri (SCV) #
• Karayolu Dalga Voltametri (SWV) #
• Farklı Nabız Voltametri (DPV) #
• Normal Puls Voltametri (NPV) #
• Farklı Normal Darbe Voltametri (DNPV) #
• AC Voltametri (ACV)
• 2^{n ve}Harmonik AC Voltametri (SHACV)
• Fourier Transform AC Voltametri (FTACV)

Pil testi

• Akü şarj ve boşaltma
• Galvanostatik yük ve boşaltma (GCD)
• Potensiyostatik Şarj ve Serbestleme (PCD)
• Potensiyostatik Aralıklı Titrasyon Tekniği (PITT)
• Galvanostatik Aralıklı Titrasyon Tekniği (GITT)

Amperometrik

• Farklı Nabız Amperometri (DPA)
• Çift Farklı Nabız Amperometri (DDPA)
• Üçlü Puls Amperometri (TPA)
• Entegre Nabız Amperometrik Algılama (IPAD)

Exteİlişkiler

• Elektrokimyasal Çöpeleme/Dökme
• Kolemetri ile toplu elektroliz (BE)
• Rs Ölçüm

# Buna karşılık gelen soyutlama yöntemi var.
