Ürün Ayrıntıları
Menşe yeri: Vuhan, Çin
Marka adı: Corrtest
Sertifika: CE, ISO9001
Model numarası: CS350M
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 takım
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: Standart Kutu
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, D/P
Yetenek temini: 1set/yıl
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

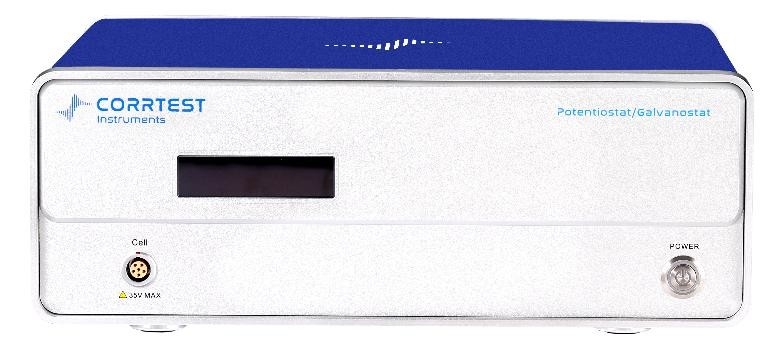

Elektrokimyasal impedans spektroskopi potansiyostati CS350MYüksek güçlü yüksek hassasiyetli potansiyostat/galvanostat,DDS keyfi fonksiyon jeneratörü, çift kanallı korelasyon analizatörü,Çift kanallı yüksek hızlı 16 bit/yüksek hassasiyetli 24 bit AD dönüştürücü ve uzatma arayüzleri vb.Maks. akım ±2A, potansiyel aralığı ±10V. Uygunluk voltajı ±21V. Elektrokimyasal impedans spektroskopi (EIS) frekans aralığı 10uHz ~ 1MHz.Korozyon gibi çeşitli elektrokimyasal alanlarda kullanılabilir., enerji, malzeme ve elektroanaliz. Akım bir akım güçlendirici CS2020B/CS2040B ile 20A/40A'ya kadar artırılabilir.Çeşitli gereksinimleri karşılamak için 7 farklı EIS tekniği sunuyoruz., Potensiyostatik EIS (Nyquist, Bode), Galvanostatik EIS, Potensiyostatik EIS (Özgür frekans), Galvanostatik EIS ((Özgür frekans), Mott-Schottky, Potensiyostatik EIS vs. Zaman (Tek frekans),Galvanostatik EIS vs.Tüm Corrtest Elektrokimyasal impedans spektroskopi potansyolatı, yazılımda eşdeğer devre montajını sağlar.
Elektrokimyasal impedans spektroskopi nedir?
Elektrokimyasal impedans spektroskopisi (EIS), elektrokimyasal sistemlerin kinetik ve mekanizma verilerini sunar ve korozyon çalışmasında, enerji dönüşümü ve depolamasında, sensör ve biyo algılamada yaygın olarak kullanılır,Elektrokimyasal impedans spektroskopisi (EIS) genellikle bir elektrokimyasal hücreye AC potansiyeli uygulayarak ve daha sonra hücre içindeki akımı ölçerek ölçülür.Elektrokimyasal impedans spektroskopisi, düşük amplitudlu alternatif akım (AC) voltajlarını bir frekans aralığında kullanan elektrokimyasal sistemlerin zaman tepkisini karakterize ederİşleyici, referans,ve karşı elektrotlarda bilinen bir voltaj çalışma elektrodundan elektrolitik bir çözeltiden geçerek karşı elektrota aktarılır.EIS tarafından elde edilen niceliksel ölçümler, elektrot arayüzünde ve elektrolitik çözeltide küçük ölçekli elektrokimyasal mekanizmaların değerlendirilmesini sağlar.EIS ile toplanan veriler uygun bir elektrik eşdeğer devresi ile modellenir., elementlerin düzenlenmesinden kaynaklanan çok az sayıda elektrokimyasal hücre tek bir eşdeğer devre elemanı kullanarak modelleşebilir.EIS modelleri genellikle bir ağın bir dizi elementinden oluşur.Hem seri hem de paralel kombinasyonlar.Bir çok element oluşur.
Uygulamalar Elektrokimyasal impedans spektroskopi potansiyostati CS350M
Cya da- Rosiyon: Elektrokimyasal impedans spektroskopi potansiyostati CS350MOCP, polarizasyon eğrisi (potansiyodinamik), EIS, Siklik polarizasyon CPP (pasifikasyon eğrisi) gibi korozyon ölçümü için tüm elektrokimyasal teknikleri içerir.Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR), Hidrojen difüzyon testi, ZRA, Elektrokimyasal gürültü vb. Metal korozyon mekanizmasını ve korozyon direncini incelemek için kullanılabilir,ve kaplama dayanıklılığı ve kurban anod akım verimliliğini değerlendirmekAyrıca korozyon inhibitörlerinin, mantar öldürücülerinin vb. hızlı taraması için de kullanılabilir.
Korelasyon entegral algoritması ve çift kanallı fazla örnekleme tekniğini kullanır ve güçlü bir müdahale karşıtı yeteneğine sahiptir.13Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)
Yüksek impedans kaplamasında tuz püskürtmesi yaşlanma testi
Solda: %3 NaCl çözeltisinde Ti alaşımının ve paslanmaz çeliklerin kutuplaşma eğrileri Sağda: 0.05mol/LCl+0.1mol/LNaHCO3'de düşük karbonlu çeliklerin ECN'leri
ESinirli.
LSV, CV, galvanostatik yük ve boşaltma (GCD), galvanostatik EIS ve hassas IR telafi devresinin teknikleriyle,Elektrokimyasal impedans spektroskopi potansiyostati CS350MSüper kondansatör, Li-ion piller, sodyum-ion piller, yakıt hücresi, Li-S piller, güneş hücresi, katı durumlu piller, akış pilleri, metal-hava pilleri vb.Enerji ve malzeme alanlarındaki araştırmacılar için mükemmel bir bilimsel araçtır..
0,5 mol/L H2SO4 çözeltisinde PPy süper kondansatörünün CV eğrisi
Elektro kataliz
●Elektrokimyasal impedans spektroskopi potansiyostati CS350MYarım dalga ölçülebilir.
Potansiyel (ORR), aşırı potansiyel (HER, OER) katalisörün, ve en yüksek güç yoğunluğu ve enerji yoğunluğu hesaplama fonksiyonuna sahiptir.
● ORR, OER, HER için uzun vadeli döngüsel ölçüm,
CO2RR, döngüsel voltammetri gibi tekniklerle,
Faraday verimliliği bir bipotensiostat ile ölçülebilir.
Alkali çözeltide katalizörlerin LSV eğrisi
● Maksimum akım 20A ve uyumlu voltaj 30V olabilir ve IR telafi tekniği ile,
Elektrokimyasal impedans spektroskopi potansiyostati CS350MElektrodun aşırı potansiyelini tam olarak ölçebilir, ki bu elektro kataliz alanında büyük bir avantaj.
Yazılım Özellikleri Elektrokimyasal impedans spektroskopi potansiyostati CS350M
Döngüsel voltmetri:CS Studio yazılımı kullanıcılara çok yönlü birBir şey yok.farklı/entegrasyonkit,CV eğrilerinin zirve yüksekliği, zirve alanı ve zirve potansiyelinin hesaplanmasını tamamlayabilen CV tekniğinde, veri analizi sırasında, gösterilmek üzere tam döngü (ler) seçme fonksiyonu vardır.
Tafel grafiği ve korozyon oranı:CS stüdyosu aynı zamanda, polarizasyon eğrisinin Butler-Volmer denkleminde güçlü doğrusal olmayan bir montaj sağlar.kutuplaşma direnciECN ölçümlerine dayanarak güç spektrum yoğunluğunu, gürültü direncini ve gürültü spektrum direncini de hesaplayabilir.
Pil testi ve analizi:
Şarj ve boşaltma verimliliği, kapasitesi, spesifik kapasitesi, şarj ve boşaltma enerjisi.
Elektrokimyasal impedans spektroskopi(EIS) analizi:Bode, Nyquist, Mott-Schottky komploları
EIS veri analizi sırasında, özel eşdeğer devreyi çizmek için yerleşik bir uyum fonksiyonu vardır.
| ÖzellikleriElektrokimyasal impedans spektroskopi potansiyostati CS350M | |
| Destek 2, 3 veya 4 elektrot sistemi | Potansiyel ve akım aralığı: Otomatik |
| Potansiyel kontrol aralığı: ±10V | Akım kontrol aralığı: ±2A |
| Potansiyel kontrol doğruluğu: 0.1%×tam aralığı±1mV | Mevcut kontrol doğruluğu: 0.1%×tam menzil |
| Potansiyel çözünürlük: 10μV (>100Hz),3μV (<10Hz) | Akım duyarlılığı:1pA |
| Yükselme süresi: <1μs (<10mA), <10μs (<2A) | Referans elektrot giriş impedansı:1012Önemli değil. |
| Akım aralığı: 2nA~2A, 10 aralığı | Uygunluk voltajı: ±21V |
| Maksimum çıkış akımı: 2A | CV ve LSV tarama hızı: 0.001mV~10,000V/s |
| CA ve CC darbelerinin genişliği: 0.0001 ~ 65,000s | Tarama sırasında akım artışı: 1mA@1A/ms |
| Tarama sırasında potansiyel artış: 0.076mV@1V/ms | SWV frekansı: 0.001~100 kHz |
| DPV ve NPV nabız genişliği: 0.0001~1000s | AD veri alımı:16bit@1 MHz,20bit@1 kHz |
| DA çözünürlüğü: 16 bit, kurulum süresi: 1 μs | CV'de minimum potansiyel artış: 0,075mV |
| IMP frekansı: 10μHz~1MHz | Düşük geçişli filtreler: 8 yıl kapsamında |
| İşletim Sistemi: Windows 10/11 | Arayüz: USB 2.0 |
| Ağırlık / Ölçümler: 6.5kg, 36.5 x 30.5 x 16 cm | |
| Elektrokimyasal impedans spektroskopi (EIS) | |
| Sinyal jeneratörü | |
| Frekans aralığı:10μHz~1MHz | AC genişliği:1mV~2500mV |
| DC Bias: -10~+10V | Çıkış impedansı: 50Ω |
| Dalga şekli: sinüs dalgası, üçgen dalga ve kare dalga | Dalga bozulması: <1% |
| Tarama modu: logaritmik/düzgün, artış/azalma | |
| Sinyal analizatörü | |
| Entegre süresi: minimum:10ms veya bir döngünün en uzun süresi | En fazla:106Döngüler veya 105s |
| Ölçüm gecikmesi: 0~105s | |
| DC ofset tazminatı | |
| Potansiyel otomatik telafi aralığı: -10V~+10V | Akım telafi aralığı: -1A~+1A |
| Bant genişliği: 8 onluk frekans aralığı, otomatik ve manuel ayar | |
Teknikler -Elektrokimyasal impedans spektroskopi potansiyostati CS350M
Elektrokimyasal Impedans Spektrosuskopyası (EIS)
Istikrarlı kutuplaşma
Geçici kutuplaşma
Chrono Yöntemi
Voltametri
Korozyon Ölçümleri
Pil testi
Amperometrik
Exteİlişkiler
# Buna karşılık gelen soyutlama yöntemi var.
S:Wİndüktif reaktans yüksek frekansta ortaya çıkar.bölge- Ne? Elektrokimyasal impedans spektroskopi(EIS)?
A: Endüktif reaktans esas olarak sarmaldan kaynaklanır. Endüktif reaktans sarmalın uzunluğu ve frekansı ile pozitif olarak ilişkilidir ve sarmalın yarıçapıyla negatif olarak ilişkilidir.Yüksek frekanslı bölgede ve düşük dirençli sistemlerde (piller gibi) daha belirgin olacaktır.. Bunu azaltmak için, lütfen elektrot kablosunu kısaltmaya çalışın ve aynı zamanda enstrüman veya numune etrafında başka bobinlerin olmamasına dikkat edin.
S:Wtavuk ölçmeElektrokimyasal impedans spektroskopi(EIS), ben yapmak zorundaBir süre bekleyin sonra ölçmeden önceinşa etmekİzle- Evet.test etmekSistem mi?
A: EIS testi yaparken, test sisteminin istikrarlı olduğundan emin olmalısınız ve genellikle OCP gözlemleri yeterlidir.BazılarıElektrokataliz gibi, genellikle dengelenmesi uzun sürmez.
S:Hiç bir şey yok.Yarım daireiçindeBenim...Elektrokimyasal impedans spektroskopisi (EIS)testSorun nedir?
A: Tüm örneklerin EIS'de küçük bir yarı daireye sahip olmadığından, küçük yarı daire yük aktarımı ile kontrol edilen yüksek frekanslı bölgede bulunur.Difüzyonla kontrol edilenKarbon malzemesi için kapasitans nispeten büyük olabilir, yarım daire yerine bir kemer gösterebilir.
S: Neden yatay ve dikey koordinatların çizim yaparken tutarlı olması gerekiyor?Elektrokimyasal impedans spektroskopi(EIS)?
A: Çünkü bu karmaşık bir düzlemdir. Bu matematiksel olarak bir gerekliliktir.
