Ürün Ayrıntıları
Menşe yeri: Vuhan, Çin
Marka adı: Corrtest
Sertifika: CE, ISO9001
Model numarası: CS350M
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 takım
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: Standart Kutu
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, D/P
Yetenek temini: 1000 Takım/yıl
Potansiyel kontrol aralığı: |
±10V |
Akım kontrol aralığı: |
±2A |
Potansiyel kontrol doğruluğu: |
0,1%×tam aralık±1mV |
Akım kontrol doğruluğu: |
0,1%×tam aralık |
Potansiyel çözüm: |
10μV (>100Hz),3μV (<10Hz) |
Mevcut duyarlılık: |
1 Pa |
Yükseliş zamanı: |
1μs (<10mA), <10μs (<2A) |
Referans elektrot giriş empedansı: |
1012Ω||20pF |
Mevcut aralık: |
2nA~2A, 10 aralık |
Uyumluluk voltajı: |
±21V |
Adı: |
Corrtest Elektrokimyasal İş İstasyonu |
Potansiyel kontrol aralığı: |
±10V |
Akım kontrol aralığı: |
±2A |
Potansiyel kontrol doğruluğu: |
0,1%×tam aralık±1mV |
Akım kontrol doğruluğu: |
0,1%×tam aralık |
Potansiyel çözüm: |
10μV (>100Hz),3μV (<10Hz) |
Mevcut duyarlılık: |
1 Pa |
Yükseliş zamanı: |
1μs (<10mA), <10μs (<2A) |
Referans elektrot giriş empedansı: |
1012Ω||20pF |
Mevcut aralık: |
2nA~2A, 10 aralık |
Uyumluluk voltajı: |
±21V |
Adı: |
Corrtest Elektrokimyasal İş İstasyonu |

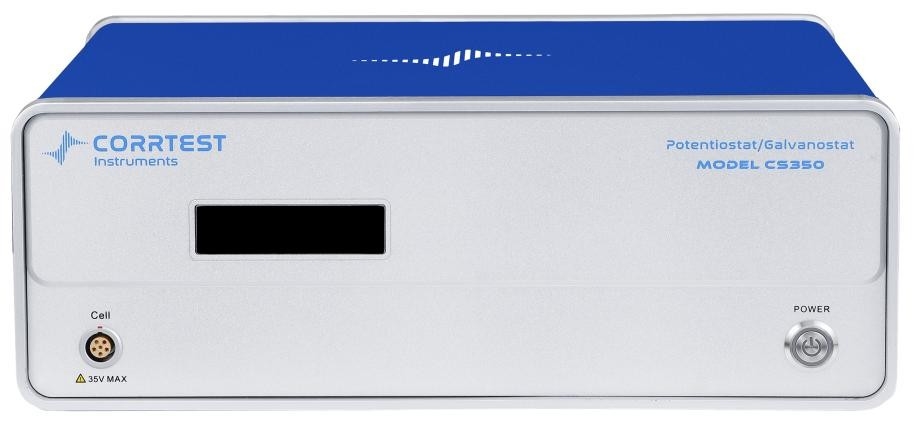

EElektrokimyasal çalışma istasyonu CS350MPotansiyostat/galvanostat olarak da adlandırılır.DDS keyfi fonksiyon jeneratöründen, yüksek güç potansiyostat/galvanostatından, çift kanallı korelasyon analizatöründen oluşur.Çift kanallı yüksek hızlı 16 bit/yüksek hassasiyetli 24 bit AD dönüştürücü ve uzatma arayüzleriMaks. akım ±2A, potansiyel aralığı ±10V. Uyumlu voltaj ±21V. EIS frekans aralığı 10uHz~1MHz. Akım CS2020B/CS2040B akım güçlendirici ile 20A/40A'ya kadar artırılabilir.Elektrokimyasal çalışma istasyonu CS350M, EIS gibi 40'tan fazla elektrokimyasal tekniğe sahip en gelişmiş tek kanal modelidir., CV, LSV, OCP, Tafel, LPR, GCD, I-t, I-v vb. Elektrokimyasal çalışma istasyonu CS350M, korozyon gibi çeşitli alanların neredeyse tüm elektrokimyasal testleri için çok yönlü kapsamlı bir araçtır.Batarya ve enerji, gelişmiş malzemeler, elektro kataliz, sensör, elektrodekorasyon vb.
Başvurular- Ne?Elektrokimyasal çalışma istasyonu CS350M
● Enerji malzemelerinin incelenmesi (Li-ion pil, güneş hücresi, yakıt hücresi, süper kondansatörler), gelişmiş işlevsel malzemeler
● Elektrokatliz (HER, OER, ORR, CO2RR, NRR)
● Metallerin korozyona karşı dayanıklılığı ve korozyon çalışması; korozyon inhibitörlerinin, kaplamaların ve katodik koruma verimliliğinin hızlı bir şekilde değerlendirilmesi
● Elektrosentez, elektroplating/elektrodepozisyon, anod oksidasyonu, elektroliz
Elektrokimyasal çalışma istasyonu CS350M'nin uygulanması
Cya da- Rosiyon: EElektrokimyasal çalışma istasyonu CS350MOCP, polarizasyon eğrisi (potansiyodinamik), EIS, Siklik polarizasyon CPP (pasifikasyon eğrisi) gibi korozyon ölçümü için tüm elektrokimyasal teknikleri içerir.Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR), Hidrojen difüzyon testi, ZRA, Elektrokimyasal gürültü vb. Metal korozyon mekanizmasını ve korozyon direncini incelemek için kullanılabilir,ve kaplama dayanıklılığı ve kurban anod akım verimliliğini değerlendirmekAyrıca korozyon inhibitörlerinin, mantar öldürücülerinin vb. hızlı taraması için de kullanılabilir.
Sol: %3 NaCl çözeltisinde Ti alaşımının ve paslanmaz çeliklerin kutuplaşma eğrileri Sağ: 0.05mol/LCl+0.1mol/LNaHCO3'de düşük karbonlu çelik EN
EElektrokimyasal çalışma istasyonu CS350MDönüşümleri ve geri dönüşümleri kontrol etmek için, bir cihazın iç direnci 10 °C'ye kadar yüksektir.13Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)
Yüksek impedans kaplamasında tuz püskürtmesi yaşlanma testi0,5 mol/L H2SO4 çözeltisinde PPy süper kondansatörünün CV eğrisi
ESinirli.& Pil
LSV, CV, galvanostatik yük ve boşaltma (GCD), Sabit potansiyel / akım EIS ve hassas IR telafi devresinin teknikleriyle,EElektrokimyasal çalışma istasyonu CS350MSüper kondansatör, Li-ion piller, sodyum-ion piller, yakıt hücresi, Li-S piller, güneş hücresi, katı durumlu piller, akış pilleri, metal-hava pilleri vb.Enerji ve malzeme alanlarındaki araştırmacılar için mükemmel bir bilimsel araçtır..
Elektro kataliz
●EElektrokimyasal çalışma istasyonu CS350MYarım dalga ölçülebilir.
Potansiyel (ORR), aşırı potansiyel (HER, OER) katalisörün, ve en yüksek güç yoğunluğu ve enerji yoğunluğu hesaplama fonksiyonuna sahiptir.
● ORR, OER, HER için uzun vadeli döngüsel ölçüm,
CO2RR, döngüsel voltammetri gibi tekniklerle,
Faraday verimliliği
Çift kanallı bir elektrokimyasal çalışma istasyonu ile ölçülür (bipotensiostat).
Alkali çözeltide katalizörlerin LSV eğrisi
● Maksimum akım 20A ve uyumlu voltaj 30V olabilir ve IR telafi tekniği ile,
EElektrokimyasal çalışma istasyonu CS350MElektrodun aşırı potansiyelini tam olarak ölçebilir, ki bu elektro kataliz alanında büyük bir avantaj.
Elektroanaliz
EElektrokimyasal çalışma istasyonu CS350MNPV, DNPV, SWV, ACV gibi tüm voltametrik yöntemleri içerir ve çözeltideki iz elementlerinin hızlı analizi için kullanılabilir.Voltametri striping yöntemleri striping zirve akımına göre niceliksel analiz yapabilir.
Avantajlar
Tam olarak yüzen
EElektrokimyasal çalışma istasyonu CS350MTam yüzen olarak tasarlanmıştır ve otoklav, köprüdeki metal parça, beton gibi yere bağlanan çalışan elektrotların elektrokimyasal çalışması için kullanılabilir.
Gerçek zamanlı veri depolaması
Deney verileri gerçek zamanlı olarak saklanabilir. Elektrik kesintisiyle test kesintiye uğrarsa bile veriler otomatik olarak kaydedilir. Veriler Excel, Origin,ve doğrudan açılabilir..
EIS
●EElektrokimyasal çalışma istasyonu CS350MKorrelasiyon entegral algoritması ve çift kanallı fazla örnekleme tekniğini kullanır ve güçlü bir müdahale karşıtı yeteneğine sahiptir.13Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)
● Sabit akım taşıyıcısı ve DC yanlısı teknolojisi ile, elektrokimyasal çalışma istasyonu modeli CS350M, şarj ve boşaltma durumunda pil impedans ölçümü için kullanılabilir.ultra düşük dirençli sistemler için uygundur (örneğin 18650 bataryası), yumuşak paket pil, pil çekirdeği...)
Çoklu elektrot sistemi
● Destek 2-, 3-, 4-elektrot sistemi, pil iç direnci veya 4-elektrot ince film impedans ölçümü test etmek için kullanılabilir
● Galvanik akım ölçümü için sıfır dirençli ammeter
Yazılım geliştirme kiti (SDK)
İkincil geliştirme arayüzleri, API genel arayüzleri ve geliştirme örnekleri sağlayabilir ve Labview, C, C ++, C #, VC ve diğer programlar için veri çağrısını gerçekleştirebiliriz,İkinci gelişme ve test yöntemleri özelleştirme için uygun olan.
Yüksek akım, yüksek uygunluk seçenekleri
●CS2020B/CS2040B güçlendirici ile,Elektrokimyasal çalışma istasyonu CS350MYakıt hücresi, güç bataryası, galvanik kaplama vb. gereksinimlerini karşılayan 20A/40A'ya yükseltilebilir.
●Alçak iletkenlik çözümlerinde (organik sistem, beton sistemi vb.) test gereksinimini karşılayan 30V yüksek uygunluk voltajı için cihazı özelleştirebilir,Özellikle karbon ve azot azaltma çalışması için uygundur..
Çok yönlü veri analizi
CS Studio, deney kontrolü ve veri analizi için Corrtest elektrokimyasal çalışma istasyonu modeli CS350M için yazılımdır.Voltometrik eğrinin entegrasyonu ve zirve yüksekliği analizi, EIS eşdeğer devre özelleştirme ve impedans spektrumu montajı vb.
● Çok parametreli kutuplaşma eğrisi
● EIS montajı
● Elektrokimyasal gürültü analizi
● Sahte kapasitans hesaplaması
● GCD spesifik kapasitansı, verimlilik
● Mott-Schottky grafik analizi
● Özgeçmiş analizi
Kombinasyon testi
CS stüdyo yazılımı esnek ve
Her deney için parametreleri önceden ayarlayabilir ve her deney arasında aralıkları, bekleme süresini vb. ayarlayabilirsiniz.
Kombinasyon testi: korozyon testleri
Kombinasyon testi: Sahte kondansör testleri
|
Özellikler- Ne?Elektrokimyasal çalışma istasyonu CS350M
|
|
| Destek 2, 3 veya 4 elektrot sistemi | Potansiyel ve akım aralığı: Otomatik |
| Potansiyel kontrol aralığı: ±10V | Akım kontrol aralığı: ±2A |
| Potansiyel kontrol doğruluğu: 0.1%×tam aralığı±1mV | Mevcut kontrol doğruluğu: 0.1%×tam menzil |
| Potansiyel çözünürlük: 10μV (>100Hz),3μV (<10Hz) | Akım duyarlılığı:1pA |
| Yükselme süresi: <1μs (<10mA), <10μs (<2A) | Referans elektrot giriş impedansı:1012Önemli değil. |
| Akım aralığı: 2nA~2A, 10 aralığı | Uygunluk voltajı: ±21V |
| Maksimum çıkış akımı: 2A | CV ve LSV tarama hızı: 0.001mV~10,000V/s |
| CA ve CC darbelerinin genişliği: 0.0001 ~ 65,000s | Tarama sırasında akım artışı: 1mA@1A/ms |
| Tarama sırasında potansiyel artış: 0.076mV@1V/ms | SWV frekansı: 0.001~100 kHz |
| DPV ve NPV nabız genişliği: 0.0001~1000s | AD veri alımı:16bit@1 MHz,20bit@1 kHz |
| DA çözünürlüğü: 16 bit, kurulum süresi: 1 μs | CV'de minimum potansiyel artış: 0,075mV |
| IMP frekansı: 10μHz~1MHz | Düşük geçişli filtreler: 8 yıl kapsamında |
| İşletim Sistemi: Windows 10/11 | Arayüz: USB 2.0 |
| Ağırlık / Ölçümler: 6.5kg, 36.5 x 30.5 x 16 cm | |
| EIS (elektrokimyasal impedans spektroskopi) | |
| Sinyal jeneratörü | |
| Frekans aralığı:10μHz~1MHz | AC genişliği:1mV~2500mV |
| DC Bias: -10~+10V | Çıkış impedansı: 50Ω |
| Dalga şekli: sinüs dalgası, üçgen dalga ve kare dalga | Dalga bozulması: <1% |
| Tarama modu: logaritmik/düzgün, artış/azalma | |
| Sinyal analizatörü | |
| Entegre süresi: minimum:10ms veya bir döngünün en uzun süresi | En fazla:106Döngüler veya 105s |
| Ölçüm gecikmesi: 0~105s | |
| DC ofset tazminatı | |
| Potansiyel otomatik telafi aralığı: -10V~+10V | Akım telafi aralığı: -1A~+1A |
| Bant genişliği: 8 onluk frekans aralığı, otomatik ve manuel ayar | |
TekniklerElektrokimyasal çalışma istasyonu CS350M
|
ElElektrokimyasal çalışma istasyonu CS350M |
|
| Düzgün kutuplaşma |
Açık devre potansiyeli (OCP) |
| Potensiyostatik (i-t eğri) | |
| Galvanostatik ((E-t eğrisi) | |
| Potansiyodinamik (Tafel) | |
| Galvanodinamik | |
| Geçici kutuplaşma |
Çoklu Potansiyel adımlar |
| Çok Akımlı Adımlar | |
| Potansiyel Merdiven Adımı (VSTEP) | |
| Galvanik Merdiven Adımı (ISTEP) | |
| Krono yöntemler |
Kronopotensiometri (CP) |
| Chronoamperometry (CA) | |
| Kronokulometri (CC) | |
| Voltametri | Döngüsel Voltametri (CV) |
| Doğrusal süpürme voltametri (LSV) ((I-V eğri) | |
| Merdiven Voltametri (SCV) # | |
| Kare dalga voltmetrisi (SWV) # | |
| Farklı Nabız Voltametri (DPV) # | |
| Normal Puls Voltametri (NPV) # | |
| Farklı Normal Darbe Voltametri (DNPV) # | |
| AC voltmetri (ACV) # | |
| 2. Harmonik AC Voltametri (SHACV) | |
| Pil testi | Pil şarj ve boşaltma |
| Galvanostatik yük ve boşaltma (GCD) | |
| Potensiyostatik Şarj ve Serbestleme (PCD) | |
| Potensiyostatik Aralıklı Titreleme Tekniği (PITT) | |
| Galvanostatik Aralıklı Titreleme Tekniği (GITT) | |
| EIS /İmpedans |
Potensiyostatik EIS (Nyquist, Bode) |
| Galvanostatik EIS | |
| Potensiyostatik EIS (Fakultatif frekans) | |
| Galvanostatik EIS ((Fakatsiz frekans) | |
| Mott-Schottky | |
| Potansiyostatik EIS vs. Zaman (Tek frekans) | |
| Galvanostatik EIS vs. Zaman (Tek frekans) | |
| Korrozyona ölçüm |
Döngüsel kutuplaşma eğrisi (CPP) |
| Potansiyondinamik (Tafel) | |
| Doğrusal kutuplaşma eğrisi (LPR) | |
| Elektrokimyasal Potensiokinetik Reaktifikasyon | |
| Elektrokimyasal Gürültü (ECN) | |
| Sıfır direnç Ammeter (ZRA) | |
| Amperometri | Farklı Nabız Amperometri (DPA) |
| Çift Farklı Nabız Amperometri (DDPA) | |
| Üçlü Puls Amperometri (TPA) | |
| Entegre Nabız Amperometrik Algılama (IPAD) | |
S:Elektrokimyasal bir çalışma istasyonu ile DC güç kaynağı arasındaki fark nedir?
C: Elektrokimyasal bir çalışma istasyonunun kontrol doğruluğu, DC güç kaynağından daha yüksektir ve bir elektrokimyasal çalışma istasyonunda birçok test yöntemi/tekniği vardır.Bir DC güç kaynağının voltajı ve akımı çok büyük olabilirElektrokimyasal bir çalışma istasyonu genellikle 2 elektrot destekler.,3-elektrot ve 4-elektrot sistemi, DC güç kaynağı ise genellikle sadece 2-elektrot sistemini destekler.
S: Bir ürün satın almadan önce demo programını kullanabilir miyim?Elektrokimyasal bir çalışma istasyonu?
Evet. Bir elektrokimyasal çalışma istasyonuna bağlanmadan demo modunda çalışabilmeniz için size yazılım gönderebiliriz.
A: 3 elektrot sistemi
Elektrokimyasal çalışma istasyonu, bir WE ve RE arasındaki voltaj farkını ölçer ve kontrol eder.
Çalışma Elektrodu (Working Electrode): Test edilen korozyon metalinden bir örnek.
Referans Elektrotu (RE): Sabit bir elektrokimyasal potansiyele sahip bir elektrot.
RE ve WE ölçüm devresini oluşturur.
Karşı elektrot (CE): hücre devresini tamamlayan akım taşıyan bir elektrot.
WE ve CE kutuplaşma devresini oluşturur.
2 elektrot sistemi
2-elektrot sisteminde deneyde ayrı bir RE bulunmamaktadır. 2-elektrot sistemi için elektrokimyasal çalışma istasyonunu kullanırken, CE, referans potansiyeli sağlamak için RE olarak kullanılabilir.Ölçümler sırasında, kullanıcı sadece RE & CE sıkıştırıcıyı aynı elektroda bağlamalıdır.
