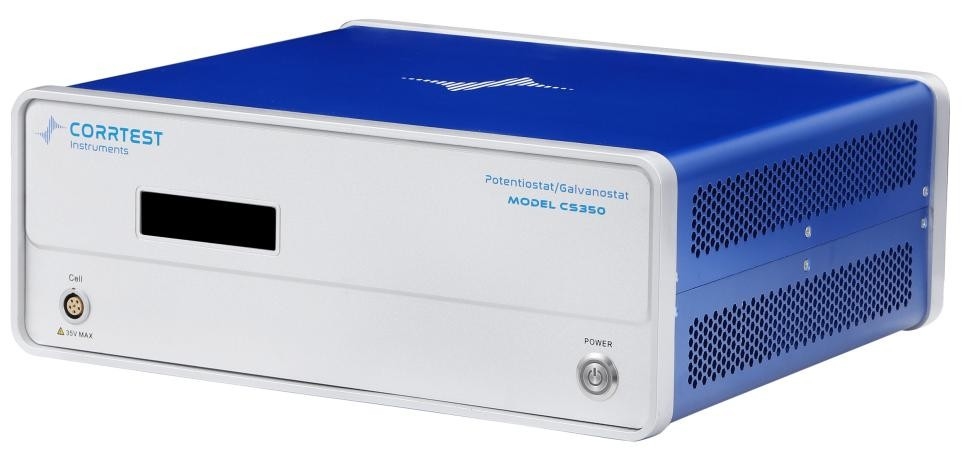

Corrtest Tek Kanal Potensiostat Galvanostat CS350M EIS ile

Corrtest potansiyostat galvanostat modeli CS350M eis ileDDS keyfi fonksiyon jeneratöründen, yüksek güç potansiyostat/galvanostatından, çift kanallı korelasyon analizatöründen oluşur.Çift kanallı yüksek hızlı 16 bit/yüksek hassasiyetli 24 bit AD dönüştürücü ve uzatma arayüzleriKorozyon, enerji, malzeme ve elektroanaliz gibi çeşitli elektrokimyasal alanlarda kullanılabilir.Akım, CS2020B/CS2040B/CS2100B akım güçlendirici ile 20A/40A/100A'ya kadar artırılabilir.

Korrozyona karşı temel donanım özellikleriPotansiyodinamik potansiyostat galvanostat CS350M testi

- Dahili EIS/FRA, EIS Frekans aralığı: 10μHz~1MHz

- Yüksek bant genişliği ve yüksek giriş impedans güçlendirici

- Dahili FPGA DDS sintezatörü

- Yüksek güç Potentiostat/Galvanostat/ZRA;

- Akım kontrol aralığı: ±2A (20A/40A/100A güçlendirici isteğe bağlı)

- Potansiyel kontrol aralığı: ±10V;

- Uygunluk voltajı: ± 21V ((± 30V isteğe bağlı)

- Potansiyel çözünürlük: 10μV

- Mevcut çözünürlük 1pA

Başvurular- Ne?Corrtest potansiyostat galvanostat modeli CS350M eis ile

● Enerji malzemelerinin incelenmesi (Li-ion pil, güneş hücresi, yakıt hücresi, süper kondansatörler), gelişmiş işlevsel malzemeler

● Elektrokatliz (HER, OER, ORR, CO2RR, NRR)

● Metallerin korozyona karşı dayanıklılığı ve korozyon çalışması; korozyon inhibitörlerinin, kaplamaların ve katodik koruma verimliliğinin hızlı bir şekilde değerlendirilmesi

● Elektrosentez, elektroplating/elektrodepozisyon, anod oksidasyonu, elektroliz

Başvurular

Cya da- Rosiyon: Corrtest potansiyostat galvanostat modeli CS350M eis ileOCP, polarizasyon eğrisi (potansiyodinamik), EIS, Siklik polarizasyon CPP (pasifikasyon eğrisi) gibi korozyon ölçümü için tüm elektrokimyasal teknikleri içerir.Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR), Hidrojen difüzyon testi, ZRA, Elektrokimyasal gürültü vb. Metal korozyon mekanizmasını ve korozyon direncini incelemek için kullanılabilir,ve kaplama dayanıklılığı ve kurban anod akım verimliliğini değerlendirmekAyrıca korozyon inhibitörlerinin, mantar öldürücülerinin vb. hızlı taraması için de kullanılabilir.

Sol: %3 NaCl çözeltisinde Ti alaşımının ve paslanmaz çeliklerin kutuplaşma eğrileri

Sağda: 0,05mol/LCl+0,1mol/LNaHCO3'de düşük karbonlu çelik EN

EIS ile Corrtest potentiostat galvanostat modeli CS350M, korelasyon entegral algoritması ve çift kanallı fazla örnekleme tekniğini kullanır ve güçlü bir müdahale karşıtı yeteneğine sahiptir.Enstrümanın iç direnişi 10'a kadar¹³Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)

Yüksek impedans kaplamasında tuz püskürtmesi yaşlanma testi

ESinirli.

LSV, CV, galvanostatik yük ve boşaltma (GCD), Sabit potansiyel / akım EIS ve hassas IR telafi devresinin teknikleriyle,Corrtest potentiostat galvanostat modeli CS350M eis ile süper kondansatörde yaygın olarak kullanılır, Li-ion bataryaları, sodyum-ion bataryaları, yakıt hücreleri, Li-S bataryaları, güneş hücreleri, katı durumlu bataryalar, akış bataryaları, metal-hava bataryaları vb.Enerji ve malzeme alanlarındaki araştırmacılar için mükemmel bir bilimsel araçtır..

0,5 mol/L H2SO4 çözeltisinde PPy süper kondansatörünün CV eğrisi

Elektro kataliz

● EIS ile Corrtest potentiostat galvanostat modeli CS350M, katalizörün yarı dalga potansiyelini (ORR), aşırı potansiyelini (HER, OER) ölçebilir.ve en yüksek güç yoğunluğu ve enerji yoğunluğu hesaplama fonksiyonuna sahiptir.

● ORR, OER, HER için uzun vadeli döngüsel ölçüm,

CO2RR, döngüsel voltammetri gibi tekniklerle,

Faraday verimliliği

Bipotensiostat ile ölçülür.

Alka'daki katalizörlerin LSV eğrisihat çözeltisi

● Maksimum akım 20A ve uyumlu voltaj 30V olabilir ve IR telafi tekniği ile,

Corrtest potansiyostatik galvanostat modeli CS350M eis ile

Elektrodun aşırı potansiyeli, elektro kataliz alanında büyük bir avantaj.

Corrtest potansiyostat galvanostat modeli CS350M'in avantajları

Tam olarak yüzen

Tüm Corrtest potansiyostatikleri / galvanostatikleri dahil.Potansiyostat galvanostat modeli CS350M, eis iletam yüzen olarak tasarlanmıştır ve otoklav, köprüdeki metal parça, beton gibi yere bağlanan çalışan elektrotların elektrokimyasal çalışması için kullanılabilir.

Gerçek zamanlı veri depolaması

Deney verileri gerçek zamanlı olarak saklanabilir. Elektrik kesintisiyle test kesintiye uğrarsa bile veriler otomatik olarak kaydedilir. Veriler Excel, Origin,ve doğrudan açılabilir..

Elektrokimyasal impedans spektroskopisiEIS)

●Corrtest potansiyostat galvanostat modeli CS350M eis ileKorrelasiyon entegral algoritması ve çift kanallı fazla örnekleme tekniğini kullanır ve güçlü bir müdahale karşıtı yeteneğine sahiptir.¹³Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)

● Sürekli akım taşıyıcısı ve DC yanılsama teknolojisi ile,Corrtest potansiyostat galvanostat modeli CS350M eis ileşarj ve boşaltma durumunda pil impedansı ölçümü için kullanılabilir, ultra düşük dirençli sistemler için uygundur (örneğin 18650 pil, yumuşak paket pil, pil çekirdeği...)

Çoklu elektrot sistemi

●Corrtest potansiyostat galvanostat modeli CS350M eis ile2-, 3-, 4-elektrot sistemini destekler, pilin iç direncini veya 4-elektrot ince film impedans ölçümünü test etmek için kullanılabilir

● Galvanik akım ölçümü için sıfır dirençli ammeter

Yazılım geliştirme kiti (SDK)

Corrtest potansiyostat galvanostat modeli CS350M eis ileİkincil geliştirme arayüzleri, API genel arayüzleri ve geliştirme örnekleri sağlar ve Labview, C, C ++, C #, VC ve diğer programlar için veri çağrısını gerçekleştirebilir.

Yüksek akım, yüksek uygunluk seçenekleri

●CS2020B/CS2040B/CS2100B güçlendirici ile, akım 20A/40A/100A'ya yükseltilebilir, bu da yakıt hücresi, güç bataryası, galvanik kaplama vb.

● EIS ile Corrtest potansiyostat galvanostat modeli CS350M'in uyumlu voltajı, düşük iletkenlik çözümlerinde test gereksinimini karşılayan ±30V'ye uyarlanabilir (organik sistem,Beton sistemi vb.), özellikle karbon ve azot azaltma çalışması için uygundur.

Çok yönlü veri analizi

CS Studio,Corrtest potansiyostat galvanostat modeli CS350M eis iledeney kontrolü ve veri analizi için: çok parametreli Tafel eğri ayarlama, türetme, entegrasyon ve voltametrik eğrinin zirve yüksekliği analizi,EIS eşdeğer devre özelleştirme ve impedans spektrumunun montajı, vb.

● Çok parametreli kutuplaşma eğrisi

● EIS montajı

● Elektrokimyasal gürültü analizi

● Sahte kapasitans hesaplaması

● GCD spesifik kapasitansı, verimlilik

● Mott-Schottky grafik analizi

● Özgeçmiş analizi

Kombinasyon testi

CS stüdyo yazılımı esnek ve

Her deney için parametreleri önceden ayarlayabilir ve her deney arasında aralıkları, bekleme süresini vb. ayarlayabilirsiniz.

Kombinasyon testi: korozyon testi Kombinasyon testi: sahte kondansör testi

Corrtest potansiyostat galvanostat modeli CS350M'in yazılım özellikleri

Döngüsel voltmetri:CS stüdyo yazılımı kullanıcılara çok yönlü bir düzeltme sağlar.farklı/entegrasyonCV eğrilerinin zirve yüksekliği, zirve alanı ve zirve potansiyelinin hesaplanmasını tamamlayabilen bir kit.

Tafel grafiği ve korozyon oranı:CS stüdyosu aynı zamanda, polarizasyon eğrisinin Butler-Volmer denkleminde güçlü doğrusal olmayan bir montaj sağlar.kutuplaşma direnciECN ölçümlerine dayanarak güç spektrum yoğunluğunu, gürültü direncini ve gürültü spektrum direncini de hesaplayabilir.

Pil testi ve analizi:

Şarj ve boşaltma verimliliği, kapasitesi, spesifik kapasitesi, şarj ve boşaltma enerjisi.

EIS analizi:Bode, Nyquist, Mott-Schottky komploları

EIS veri analizi sırasında, özel eşdeğer devreyi çizmek için yerleşik bir uyum fonksiyonu vardır.

Corrtest potansiyostat galvanostat modeli CS350M'nin teknikleri
