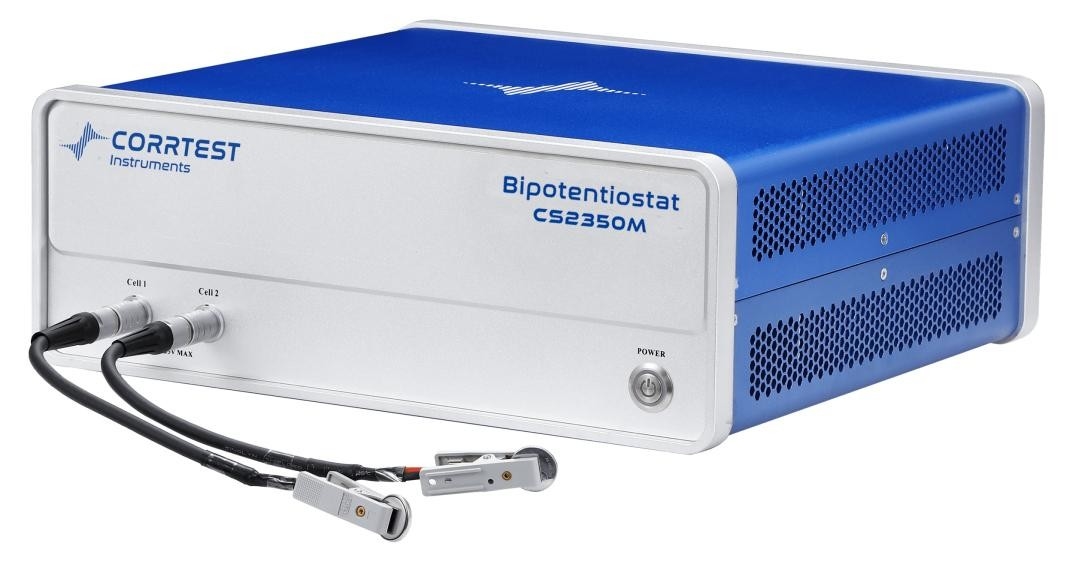

Enerji / Pil Testleri Potensiostat Galvanostat CS2350M
Pil testi Potensiostat Galvanostat
Batarya testi potansiyostat galvanostatDDS keyfi fonksiyon jeneratöründen, yüksek güç potansiyostatından ve galvanostattan, çift kanallı korelasyon analizöründen oluşur.Çift kanallı yüksek hızlı 16 bit/yüksek hassasiyetli 24 bit AD dönüştürücü ve uzatma arayüzleriMaks. akım ±2A, potansiyel aralığı ±10V. EIS frekans aralığı 10uHz~1MHz.Batarya testi potansiyostat galvanostatBatarya testi için mükemmel donanım ve çok yönlü yazılımı vardır.Batarya testi potansiyostat galvanostatSadece yapamaz.Enerji ve batarya testleri için kullanılabilir, aynı zamanda korozyon, elektro kataliz, sensörler, elektroanaliz vb. Akım CS2020B / CS2040B akım güçlendirici ile 20A / 40A'ya kadar artırılabilir.Ayrıca çok kanallı potansiyostatlar model CS310X var ki bunlar da yaygın olarak pil testi için kullanılır.
Batarya testi potansiyostat galvanostatSadece pil testi için değil, birçok diğer uygulama için de kullanılabilir:
● Enerji malzemelerinin incelenmesi (Li-ion pil, güneş hücresi, yakıt hücresi, süper kondansatörler), gelişmiş işlevsel malzemeler
● Elektrokatliz (HER, OER, ORR, CO2RR, NRR)
● Metallerin korozyona karşı dayanıklılığı ve korozyon çalışması; korozyon inhibitörlerinin, kaplamaların ve katodik koruma verimliliğinin hızlı bir şekilde değerlendirilmesi
● Elektrosentez, elektroplating/elektrodepozisyon, anod oksidasyonu, elektroliz
|
ÖzellikleriBatarya testi potansiyostat galvanostat (tek kanal)
|
|
Destek 2, 3 veya 4 elektrot sistemi
|
Potansiyel ve akım aralığı: Otomatik
|
|
Potansiyel kontrol aralığı: ±10V
|
Akım kontrol aralığı: ±2A
|
|
Potansiyel kontrol doğruluğu: 0.1%×tam aralığı±1mV
|
Mevcut kontrol doğruluğu: 0.1%×tam menzil
|
|
Potansiyel çözünürlük: 10μV (>100Hz),3μV (<10Hz)
|
Akım duyarlılığı:1pA
|
|
Yükselme süresi: <1μs (<10mA), <10μs (<2A)
|
Referans elektrot girişi impedansı:1012Önemli değil.
|
|
Akım aralığı: 2nA~2A, 10 aralığı
|
Uygunluk voltajı: ±21V
|
|
Maksimum çıkış akımı: 2A
|
CV ve LSV tarama hızı: 0.001mV~10,000V/s
|
|
CA ve CC darbelerinin genişliği: 0.0001 ~ 65,000s
|
Tarama sırasında akım artışı: 1mA@1A/ms
|
|
Tarama sırasında potansiyel artış: 0.076mV@1V/ms
|
SWV frekansı: 0.001~100 kHz
|
|
DPV ve NPV nabız genişliği: 0.0001~1000s
|
AD veri alımı:16bit@1 MHz,20bit@1 kHz
|
|
DA çözünürlüğü: 16 bit, kurulum süresi: 1 μs
|
CV'de minimum potansiyel artış: 0,075mV
|
|
IMP frekansı: 10μHz~1MHz
|
Düşük geçişli filtreler: 8 yıl kapsamında
|
|
İşletim Sistemi: Windows 10/11
|
Arayüz: USB 2.0
|
|
Ağırlık / Ölçümler: 6.5kg, 36.5 x 30.5 x 16 cm
|
|
EIS (elektrokimyasal impedans spektroskopi)
|
|
Sinyal jeneratörü
|
|
Frekans aralığı:10μHz~1MHz
|
AC genişliği:1mV~2500mV
|
|
DC Bias: -10~+10V
|
Çıkış impedansı: 50Ω
|
|
Dalga şekli: sinüs dalgası, üçgen dalga ve kare dalga
|
Dalga bozulması: <1%
|
|
Tarama modu: logaritmik/düzgün, artış/azalma
|
|
Sinyal analizatörü
|
|
Entegre süresi: minimum:10ms veya bir döngünün en uzun süresi
|
En fazla:106Döngüler veya 105s
|
|
Ölçüm gecikmesi: 0~105s
|
|
DC ofset tazminatı
|
|
Potansiyel otomatik telafi aralığı: -10V~+10V
|
Akım telafi aralığı: -1A~+1A
|
|
Bant genişliği: 8 onluk frekans aralığı, otomatik ve manuel ayar
|
Batarya testi teknikleri potansiyostat galvanostat
Model CS350M ve CS310M, pil testinde yaygın olarak kullanılır çünkü her ikisi de EIS ve CV, GCD vb. gibi pil testinde kullanılan diğer tüm teknikleri içerir.Süper kondensatör için ideal bir araçlardır., Li-ion batarya testleri, yakıt hücreleri vb.
| Modeller |
CS310M |
CS350M |
| Teknikler |
EIS ile |
Düzgün
kutuplaşma |
Açık devre potansiyeli (OCP) |
● |
● |
| Potensiyostatik (i-t eğri) |
● |
● |
| Galvanostatik ((E-t eğrisi) |
● |
● |
| Potansiyodinamik (Tafel) |
● |
● |
| Galvanodinamik |
● |
● |
Geçici
kutuplaşma |
Çoklu Potansiyel adımlar |
● |
● |
| Çok Akımlı Adımlar |
● |
● |
| Potansiyel Merdiven Adımı (VSTEP) |
● |
● |
| Galvanik Merdiven Adımı (ISTEP) |
● |
● |
Krono
yöntemler |
Kronopotensiometri (CP) |
● |
● |
| Chronoamperometry (CA) |
● |
● |
| Kronokulometri (CC) |
● |
● |
| Voltametri |
Döngüsel Voltametri (CV) |
● |
● |
| Doğrusal süpürme voltametri (LSV) ((I-V eğri) |
● |
● |
| Merdiven Voltametri (SCV) # |
|
● |
| Kare dalga voltmetrisi (SWV) # |
|
● |
| Farklı Nabız Voltametri (DPV) # |
|
● |
| Normal Puls Voltametri (NPV) # |
|
● |
| Farklı Normal Darbe Voltametri (DNPV) # |
|
● |
| AC voltmetri (ACV) # |
|
● |
| 2. Harmonik AC Voltametri (SHACV) |
|
● |
| Pil testi |
Pil şarj ve boşaltma |
● |
● |
| Galvanostatik yük ve boşaltma (GCD) |
● |
● |
| Potensiyostatik Şarj ve Serbestleme (PCD) |
● |
● |
| Potensiyostatik Aralıklı Titreleme Tekniği (PITT) |
● |
● |
| Galvanostatik Aralıklı Titreleme Tekniği (GITT) |
● |
● |
EIS
/İmpedans |
Potensiyostatik EIS (Nyquist, Bode) |
● |
● |
| Galvanostatik EIS |
● |
● |
| Potensiyostatik EIS (Fakultatif frekans) |
● |
● |
| Galvanostatik EIS ((Fakatsiz frekans) |
● |
● |
| Mott-Schottky |
● |
● |
| Potansiyostatik EIS vs. Zaman (Tek frekans) |
● |
● |
| Galvanostatik EIS vs. Zaman (Tek frekans) |
● |
● |
Korrozyona
ölçüm |
Döngüsel kutuplaşma eğrisi (CPP) |
● |
● |
| Potansiyondinamik (Tafel) |
● |
● |
| Doğrusal kutuplaşma eğrisi (LPR) |
● |
● |
| Elektrokimyasal Potensiokinetik Reaktifikasyon |
● |
● |
| Elektrokimyasal Gürültü (ECN) |
● |
● |
| Sıfır direnç Ammeter (ZRA) |
● |
● |
| Amperometri |
Farklı Nabız Amperometri (DPA) |
|
● |
| Çift Farklı Nabız Amperometri (DDPA) |
|
● |
| Üçlü Puls Amperometri (TPA) |
|
● |
| Entegre Nabız Amperometrik Algılama (IPAD) |
|
● |
Batarya testi potansiyostat galvanostatin uygulanması
EGergin.Akü
LSV, CV, galvanostatik yük ve boşaltma (GCD), Sabit potansiyel / akım EIS ve hassas IR telafi devresinin teknikleriyle, Corrtest potansiyostatları süper kondansatörlerde yaygın olarak kullanılır.Li-ion piller, sodyum iyonlu piller, yakıt hücreleri, Li-S pilleri, güneş hücreleri, katı durumlu piller, akış pilleri, metal-hava pilleri vb.Enerji ve malzeme alanlarındaki araştırmacılar için mükemmel bir bilimsel araçtır..
0,5 mol/L H2SO4 çözeltisinde PPy süper kondansatörünün CV eğrisi
Yazılım Özellikleri
Döngüsel voltmetri:CS stüdyo yazılımı kullanıcılara çok yönlü bir düzeltme sağlar.farklı/entegrasyonCV eğrilerinin zirve yüksekliğinin, zirve alanının ve zirve potansiyelinin hesaplanmasını tamamlayabilen bir kit.
Batarya testi ve analizi:
Şarj ve boşaltma verimliliği, kapasitesi, spesifik kapasitesi, şarj ve boşaltma enerjisi.
EIS analizi:Bode, Nyquist, Mott-Schottky komploları
EIS veri analizi sırasında, özel eşdeğer devreyi çizmek için yerleşik bir uyum fonksiyonu vardır.
Bazılarıyüksek IF pYayınlanmış kağıtlarUŞarkı söyle CorrtestPotansiyostat galvanostat içinAkütest etmek
Li-ion pil
Yüksek Enerji ve Güç yoğunluğu Lityum-Ion Piller için Sinerjik TiO 2 -MoO 3 Core Shell Nanowire Array Anodunun Üretimi ve Kabuk Optimizasyonu
Gelişmiş işlevsel malzemeler DOI: 10.1002/adfm.201500634
Her iklimde ve daha güvenli lityum iyon piller için koordinasyon numarası kuralı ile düzenlenen yüksek kararlı yanmaz elektrolit
Enerji depolama malzemelerihttps://doi.org/10.1016/j.ensm.2022.12.044
Solvat iyonik sıvı, Li10GeP2S12 tabanlı katı durumlu pillerde Li4Ti5O12 anotlarının mükemmel performansını elde etmek için uygun arayüz kinetiklerini artırır
Kimya Mühendisliği Dergisihttps://doi.org/10.1016/j.cej.2019.123046
Süper kondansatörler
Kationik/aniyonik boyaların ve süper kondansatör uygulamalarının üstün adsorpsiyon performansları için bol miktarda cilantro kaynaklı yüksek yüzey alanı aktif karbon (AC)
Kimya Mühendisliği Dergisihttps://doi.org/10.1016/j.cej.2023.141577
Fiber şeklindeki Amonyum-İyon Asimetrik Süperkondansatörler için Verimli Sahte Kapasitif Anotlar Olarak Ankralı TiN Nanowires'in Arrayed Heterostructures of MoS2 Nanosheets
ACS NANOhttps://doi.org/10.1021/acsnano.2c05905
Güvenli ve akıllı enerji depolaması için yüksek performanslı tamamen inorganik taşınabilir elektrokromik Li-ion hibrit süper kondansatörler
Enerji depolama malzemelerihttps://doi.org/10.1016/j.ensm.2020.08.023
2.4 V Ultra Yüksek Voltajlı Sulu Süperkondansatörler için NiMnO Nanoprism Array'larına yönelik Yeni Bir Faz Dönüşümü Etkinleştirme Süreci
Gelişmiş malzemelerhttps://doi.org/10.1002/adma.201703463
Yüksek süper kondensatör performansı için bir kopolymerden elde edilen azot doped aktif karbonlar
Malzeme Kimyası Dergisi A DOI: 10.1039/c4ta01215a
Yüksek çevresel uygunluğa sahip esnek katı durumlu alkalin pil-süper kondansatör hibrit cihaz için karbon dengelenmiş yüksek kapasiteli demirferik oksit nanorod dizisi
Gelişmiş işlevsel malzemeler DOI: 10.1002/adfm.201502265
Yakıt hücresi
Yeni bir fotosentezik mikrobiyal yakıt hücresini (PMFC) kullanarak seyreltilmiş atık sudan maliyetli Chlorella biyoması üretimi
Su Araştırmalarıhttp://dx.doi.org/10.1016/j.watres.2016.11.016
Çifte odalı mikrobiyal yakıt hücresinde aynı anda Cr (((VI) azaltma ve biyoelektrik üretimi
Kimya Mühendisliği Dergisihttps://doi.org/10.1016/j.cej.2017.11.144
Güneş hücreleri
Güneş ve mekanik enerjinin toplanması ve depolanması için esnek bir kendi kendine şarj edilen güç paneli
Nano Enerjihttps://doi.org/10.1016/j.nanoen.2019.104082
Elektrolit mühendisliği yoluyla CdS kuantum nokta duyarlı güneş hücrelerinin verimliliğini artırmak
Nano Enerjihttp://dx.doi.org/10.1016/j.nanoen.2014.09.034
Li-s pil
Yüksek istikrarlı kükürt katodu için akıllı engelleme katmanı olarak katı elektrolit arayüzünün kolay oluşumu
Gelişmiş malzemeler DOI: 10.1002/adma.201700273
Sodyum iyonlu pil
Sülfitlerin tridimit/karbon reaktörlerine kapsüllenmesi, yüksek başlangıçlı kolombik verimliliği ile istikrarlı sodyum iyon dönüşümü/alyonlama anodu sağlar. %89'dan fazla
Gelişmiş fonksiyonel malzemelerhttps://doi.org/10.1002/adfm.202009598
Yüksek performanslı sodyum piller için kömür katranı çamurundan N doplu gözenekli karbon nano levhalarının geri dönüştürülebilir erimiş tuz destekli sentezi
Kimya Mühendisliği Dergisihttps://doi.org/10.1016/j.cej.2022.140540
Çinko iyonlu pil Çinko iyonlu pil
Suyun içinde bulunan çinko iyonlu bataryalarda çinko deplasyon modülasyonu ve yan reaksiyon bastırma için iki fonksiyonel dinamik uyarlanabilir ara faz yeniden yapılandırması
ACS NANOhttps://doi.org/10.1021/acsnano.3c04155
Yüksek performanslı organik/organik katotlara dayalı, çoklu redoks merkezlerini entegre eden sulu çinko bataryaları
Gelişmiş malzemelerhttps://doi.org/10.1002/adma.202106469
Yüksek Performanslı Zn-Ion Piller Yapmak İçin % 90 Çinko Kullanımı İçin Mühendislik Polimer Yapıştırıcı
Gelişmiş işlevsel malzemelerhttps://doi.org/10.1002/adfm.202107652
