Ürün Ayrıntıları
Menşe yeri: Vuhan, Çin
Marka adı: Corrtest
Sertifika: CE, ISO9001
Model numarası: CS350M
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 set
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: Standart Kutu
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, D/P
Yetenek temini: 1000 Takım/yıl
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

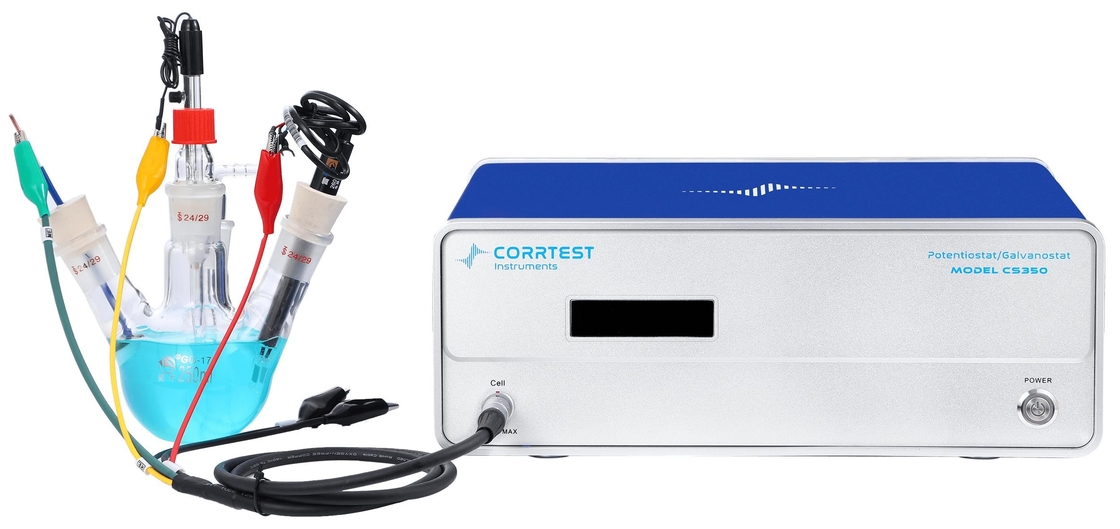

Üç elektrot potentiostat CS350M, DDS keyfi fonksiyon jeneratöründen, yüksek güçli potentiostat/galvanostat, çift kanallı korelasyon analizatöründen oluşur.Çift kanallı yüksek hızlı 16 bit/yüksek hassasiyetli 24 bit AD dönüştürücü ve uzatma arayüzleriMaks. akım ±2A, potansiyel aralığı ±10V. EIS frekans aralığı 10uHz ~ 1MHz'dir. Korozyon, enerji, malzeme ve elektroanalizi gibi çeşitli elektrokimyasal alanlarda kullanılabilir.Akım bir akım güçlendirici CS2020B / CS2040B ile 20A / 40A'ya kadar artırılabilirÜç elektrot potentiostat CS350M sadece 3 elektrot sistemini ölçemez, aynı zamanda diğer konfigürasyonlar için de uygulanabilir.
Üç elektrot sistemi nedir?
Üç elektrot sistemi bir çalışma elektrotundan, bir karşı elektrottan ve bir referans elektrotundan oluşur.Referans elektrotunun rolü, çalışma elektrot potansiyelini ölçmek ve kontrol etmek için bir referans rolü üstlenmektir.Elektrokimyasal testlerin çoğu 3 elektrot sistemidir.
Üç elektrot potansiyostatının avantajları CS350M
Çoklu elektrot sistemi
● üç elektrot potentiostat CS350M 2 elektrot, 3 elektrot sistemi ve 4 elektrot sistemi destekler, pil iç direnci veya 4 elektrot ince film impedans ölçümü test etmek için kullanılabilir
● Galvanik akım ölçümü için sıfır dirençli ammeter
Tam olarak yüzen
Üç elektrot potentiostat CS350M de dahil olmak üzere tüm Corrtest potentiostatları / galvanostatlar tamamen yüzen olarak tasarlanmıştır.ve yere bağlanan çalışan elektrotların elektrokimyasal çalışması için kullanılabilir., örneğin otoklav, köprüdeki metal parça, beton
Gerçek zamanlı veri depolaması
Deney verileri gerçek zamanlı olarak saklanabilir. Test elektrik kesintisiyle kesintiye uğrarsa bile, veriler otomatik olarak kaydedilecektir.
Elektrokimyasal impedans spektroskopi (EIS)
● Üç elektrot potentiostat CS350M, korelasyon entegral algoritması ve çift kanallı fazla örnekleme tekniğini kullanır ve güçlü bir müdahale karşıtı yeteneğine sahiptir.Enstrümanın iç direnişi 10'a kadar13Ω. Yüksek impedanslı sistemlerin EIS ölçümleri için uygundur (yasaklama, beton vb.)
● Sabit akım taşıyıcısı ve DC yanılsama teknolojisi ile, üç elektrot potentiostat CS350M, şarj ve boşaltma durumunda batarya impedansı ölçümü için kullanılabilir.ultra düşük dirençli sistemler için uygundur (örneğin 18650 bataryası), yumuşak paket pil, pil çekirdeği...)
Yazılım geliştirme kiti (SDK)
İkincil geliştirme arayüzleri, API genel arayüzleri ve geliştirme örnekleri sağlayabilir ve Labview, C, C ++, C #, VC ve diğer programlar için veri çağrısını gerçekleştirebiliriz,İkinci gelişme ve test yöntemleri özelleştirme için uygun olan.
Yüksek akım, yüksek uygunluk seçenekleri
●CS2020B/CS2040B güçlendirici ile, üç elektrot potentiostat CS350M'in akımı 20A/40A'ya yükseltilebilir, bu da yakıt hücresi, güç bataryası, galvanik kaplama vb.
●Alçak iletkenlik çözümlerinde (organik sistem, beton sistemi vb.) test gereksinimini karşılayan 30V yüksek uygunluk voltajı için cihazı özelleştirebilir,Özellikle karbon ve azot azaltma çalışması için uygundur..
Çok yönlü veri analizi
CS Studio, deney kontrolü ve veri analizi için Corrtest potentiostat yazılımıdır.Voltometrik eğrinin entegrasyonu ve zirve yüksekliği analizi, EIS eşdeğer devre özelleştirme ve impedans spektrumu montajı vb.
● Çok parametreli kutuplaşma eğrisi
● EIS montajı
● Elektrokimyasal gürültü analizi
● Sahte kapasitans hesaplaması
● GCD spesifik kapasitansı, verimlilik
● Mott-Schottky grafik analizi
● Özgeçmiş analizi
Kombinasyon testi
CS stüdyo yazılımı esnek ve
Her deney için parametreleri önceden ayarlayabilir ve her deney arasında aralıkları, bekleme süresini vb. ayarlayabilirsiniz.Farklı deneyler otomatik olarak ayarlanırken teker teker çalışacak..
Kombinasyon testi: korozyon testleri
Kombinasyon testi: Sahte kondansör testleri
| Özellikleriüç elektrot potansiyostati CS350M | |
| Destek 2-, 3-elektrot veya 4-elektrot sistemi | Potansiyel ve akım aralığı: Otomatik |
| Potansiyel kontrol aralığı: ±10V | Akım kontrol aralığı: ±2A |
| Potansiyel kontrol doğruluğu: 0.1%×tam aralığı±1mV | Mevcut kontrol doğruluğu: 0.1%×tam menzil |
| Potansiyel çözünürlük: 10μV (>100Hz),3μV (<10Hz) | Akım duyarlılığı:1pA |
| Yükselme süresi: <1μs (<10mA), <10μs (<2A) | Referans elektrot giriş impedansı:1012Önemli değil. |
| Akım aralığı: 2nA~2A, 10 aralığı | Uygunluk voltajı: ±21V |
| Maksimum çıkış akımı: 2A | CV ve LSV tarama hızı: 0.001mV~10,000V/s |
| CA ve CC darbelerinin genişliği: 0.0001 ~ 65,000s | Tarama sırasında akım artışı: 1mA@1A/ms |
| Tarama sırasında potansiyel artış: 0.076mV@1V/ms | SWV frekansı: 0.001~100 kHz |
| DPV ve NPV nabız genişliği: 0.0001~1000s | AD veri alımı:16bit@1 MHz,20bit@1 kHz |
| DA çözünürlüğü: 16 bit, kurulum süresi: 1 μs | CV'de minimum potansiyel artış: 0,075mV |
| IMP frekansı: 10μHz~1MHz | Düşük geçişli filtreler: 8 yıl kapsamında |
| İşletim Sistemi: Windows 10/11 | Arayüz: USB 2.0 |
| Ağırlık / Ölçümler: 6.5kg, 36.5 x 30.5 x 16 cm | |
| EIS (elektrokimyasal impedans spektroskopi) | |
| Sinyal jeneratörü | |
| Frekans aralığı:10μHz~1MHz | AC genişliği:1mV~2500mV |
| DC Bias: -10~+10V | Çıkış impedansı: 50Ω |
| Dalga şekli: sinüs dalgası, üçgen dalga ve kare dalga | Dalga bozulması: <1% |
| Tarama modu: logaritmik/düzgün, artış/azalma | |
| Sinyal analizatörü | |
| Entegre süresi: minimum:10ms veya bir döngünün en uzun süresi | En fazla:106Döngüler veya 105s |
| Ölçüm gecikmesi: 0~105s | |
| DC ofset tazminatı | |
| Potansiyel otomatik telafi aralığı: -10V~+10V | Akım telafi aralığı: -1A~+1A |
| Bant genişliği: 8 onluk frekans aralığı, otomatik ve manuel ayar | |
Üç elektrot potansiyostat CS350M teknikleri
| Teknikler |
CS350M WİHT EIS |
|
| Düzgün kutuplaşma |
Açık devre potansiyeli (OCP) | √ |
| Potensiyostatik (i-t eğri) | √ | |
| Galvanostatik | √ | |
| Potansiyondinamik (Tafak çizelgesi) | √ | |
| Galvanodinamik | √ | |
| Geçici kutuplaşma | Çoklu Potansiyel adımlar | √ |
| Çok Akımlı Adımlar | √ | |
| Potansiyel Merdiven Adımı (VSTEP) | √ | |
| Galvanik Merdiven Adımı (ISTEP) | √ | |
| Krono yöntemler |
Kronopotensiometri (CP) | √ |
| Chronoamperometry (CA) | √ | |
| Kronokulometri (CC) | √ | |
| Voltametri | Döngüsel Voltametri (CV) | √ |
| Doğrusal süpürme voltametri (LSV) ((i-v) | √ | |
| Merdiven Voltametri (SCV) # | √ | |
| Kare dalga voltmetrisi (SWV) # | √ | |
| Farklı Nabız Voltametri (DPV) # | √ | |
| Normal Puls Voltametri (NPV) # | √ | |
| Farklı Normal Darbe Voltametri (DNPV) # | √ | |
| AC voltmetri (ACV) # | √ | |
| EIS | Potensiyostatik EIS (Nyquist, Bode) | √ |
| Galvanostatik EIS | √ | |
| Potensiyostatik EIS (Fakultatif frekans) | √ | |
| Galvanostatik EIS ((Fakatsiz frekans) | √ | |
| Mott-Schottky | √ | |
| Potansiyostatik EIS vs. Zaman (Tek frekans) | √ | |
| Galvanostatik EIS vs. Zaman (Tek frekans) | √ | |
| Korrozyona ölçüm |
Döngüsel kutuplaşma eğrisi (CPP) | √ |
| Doğrusal kutuplaşma eğrisi (LPR) | √ | |
| Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR) | √ | |
| Elektrokimyasal Gürültü | √ | |
| Sıfır direnç Ammeter (ZRA) | √ | |
| Pil testi | Pil şarj ve boşaltma | √ |
| Galvanostatik yük ve boşaltma (GCD) | √ | |
| Potensiyostatik Şarj ve Serbestleme (PCD) | √ | |
| Potensiyostatik Aralıklı Titreleme Tekniği (PITT) | √ | |
| Galvanostatik Aralıklı Titreleme Tekniği (GITT) | √ | |
| Amperometri | Farklı Nabız Amperometri (DPA) | √ |
| Çift Farklı Nabız Amperometri (DDPA) | √ | |
| Üçlü Puls Amperometri (TPA) | √ | |
| Entegre Nabız Amperometrik Algılama (IPAD) | √ | |
S: 3 elektrot sistemi dışında,üç elektrot potansiyostati CS350M
Ayrıca 2 elektrot ve 4 elektrot sistemi gibi diğer yapılandırmaları da destekler.
A:Üç elektrot potansiyostatı CS350M, tüm elektrokimyasal ölçümler için çok yönlü ve anlaşılır bir araçtır.
S:2 elektrot ve 3 elektrot sistemi arasındaki fark nedir?
A:İki elektrot sisteminde, CE ve RE bir elektrotla birlikte, WE ve SENSE ise karşıt elektrotla birlikte bağlanır ve sonra tüm potansiyel ölçülür.CE ile elektrolit arasındaki arayüzdeki potansiyel dahilDolayısıyla, eğer arayüz potansiyeli tüm çalışma üzerinde kritik bir etkiye sahip değilse, iki elektrotlu bir sistem kullanılabilir.2-elektrot sistemi genellikle enerji depolama veya dönüştürme uygulanırElektrot süreçlerinin ultra hızlı kinetiklerini ölçmek veya yüksek frekanslarda elektrokimyasal impedansları ölçmek için de kullanılır.
Üç elektrot sistemi, elektrik kimyasalında en yaygın olarak kullanılan yapılandırmadır, burada CE ve WE arasındaki akım akışları, WE ve CE arasındaki potansiyel kontrol edilir,ve potansiyel RE ve Sense arasında ölçülür..
S: Neden analitik elektrokimya için üç elektrotlu bir sistem kullanıyoruz?
A:Elektrokimyasal deneyler bir elektrokimyasal hücrede gerçekleştirilir. Elektrokimyasal hücre genellikle üç elektrot sisteminden oluşur, çalışmakta olan elektrot ((WE),Referans elektrotu ((RE) ve karşı elektrotu ((CE)RE, çalışma elektrodunun potansiyelini izlemek için kullanılır. En yaygın olarak kullanılan RE'ler doymuş kalomel elektrodudur ve gümüş/gümüş klorür elektrodudur (Ag/AgCl).İyi bir RE'nin zaman ve sıcaklık açısından sabit bir potansiyeli olmalıdır ve bu da küçük bir akımın geçmesiyle değişmemelidir.Bu yöntemde, referans elektrot aracılığıyla geri besleme mekanizması kullanarak çalışma elektrotunda sabit bir potansiyel korunur.Referans elektrotu çok yüksek direnç sunar.Bu nedenle, akım ölçümü için, yardımcı elektrot veya karşı elektrot olarak adlandırılan başka bir elektrot kullanılır.Çoğunlukla CE platin gibi etkisiz bir metaldir..
Çeşitli elektrokimyasal teknikler kullanılarak yapılan modifikasyonların yapıldığı elektrodu çalışma elektrodu olarak adlandırılır.İlgi çekilen reaksiyon çalışma elektrodunun yüzeyinde gerçekleşir.WE, potansiyelin kontrol edildiği ve akımın ölçüldüğü ana elektrottur. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
