CST520 Korozyon Uygulamaları için Çoklu Elektrot Dizisi Elektrokimyasal Haritacı

CST520 Çok elektrotlu Array Elektrokimyasal Haritacı

Yüksek çözünürlüklü AD dönüştürücülerine ve sıfır dirençli ammeter tekniklerine dayanarak, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsAyrıca, çoklu elektrot sensöründe impedans dağılımını haritalamak için CS potentiostat ile çalışabilir.

Potansiyel ve akım dağılımının dizi elektrodunun yüzeyinde döngüsel taraması ile,CST520 Çok elektrotlu Array Elektrokimyasal Haritalandırıcı, çıplak metalin veya kaplamanın altındaki metalin yerel korozyon dağılımını veya eşit olmayan elektrokimyasal çözünme sürecini karakterize edebilir.

CST520 Multi-electrode Array Electrochemical Mapper, herhangi bir elektrodun elektrot potansiyelini ve kısa devre akımını kesin bir şekilde ölçebilir.Özellikle rahatsız edilmemiş durumda metallerin kendiliğinden korozyonunu incelemek için uygundur..

Uygulama

Bu enstrüman, metal yüzeylerin yerel korozyon dağılım özelliklerini laboratuvarda incelemek için uygundur.Ayrıca yerel korozyonun oluşumunun ve gelişiminin mekanizma çalışmasıMetallerin eşit olmayan korozyon davranışlarını incelemek için yaygın olarak kullanılabilir.

Çalışma prensibi

CST520 Çok elektrotlu Array elektrokimyasal sistemi iki bölümden oluşur: çok elektrotlu bir arayüz ve bir elektrokimyasal test sistemi.Bu sadece herhangi bir tek elektrotun elektrot potansiyelini ve kısa devre akımı test edemez, aynı zamanda EIS ve kutuplaşma eğrisini de ölçer, bu da malzemelerin korozyon direnci değerlendirme yöntemlerini önemli ölçüde zenginleştirir.

Çoklu elektrotYüzüesas olarak RS485 iletişim devresinden, IO genişleme devresinden, 10x10 röle matris devresinden, MCU devresinden vb. oluşur.100Hz'e kadar değişim hızı ile.

Elektrokimyasal HaritacıSadece dizi elektrot testini gerçekleştirmekle kalmaz, aynı zamanda korozyon ölçümleri için tüm tekniklerle bağımsız bir potasyostat/elektro kimyasal çalışma istasyonu olarak da hizmet edebilir.Açık devre potansiyeli (OCP) gibi, kutuplaşma eğrisi (Tafel), doğrusal kutuplaşma (LPR), EIS, MS eğrisi ve elektrokimyasal gürültü (ECN) vb.

Potansiyel ve akım taraması

CST520, gerçek zamanlı potansiyel / akım dağılım göstergesi ile yüzeyin döngüsel potansiyel / akım taramasını veya herhangi bir elektrotun potansiyel / akım karşısında zaman taramasını gerçekleştirebilir.Veriler 3 boyutlu grafikleri görüntülemek için Origin'e ithal edilebilir.

Yukarıdaki resimde gösterildiği gibi, potansiyel / akım dağılımını gösterir.Karşıt akım da aynı alanlarda mevcut dağılım diyagramında görünürNegatif akım, elektrot yüzeyinde bu üç alanda daha şiddetli korozyon meydana geldiğini gösteren anod akımı anlamına gelir.

10 ́10 tel ışın elektrotlarında impedans modülü dağılımı

ÖzellikleriCST520 Çok elektrotlu Array Elektrokimyasal Haritacı

Potansiyel aralığı: ±10V, ±5V, ±2.5V

Potansiyel kontrol doğruluğu: Tam ölçek ± 1mV'nin% 0.1'i

Akım aralığı:2nA~2 A,10 aralığı

Maksimum çıkış akımı: ±2A

Mevcut kontrol doğruluğu: Tam ölçekten% 0.1

Kanal geçiş hızı: 100Hz

Genişleme arayüzü: RS485 115200bps

Güç kaynağı: AC 220V

Standart tedarik:

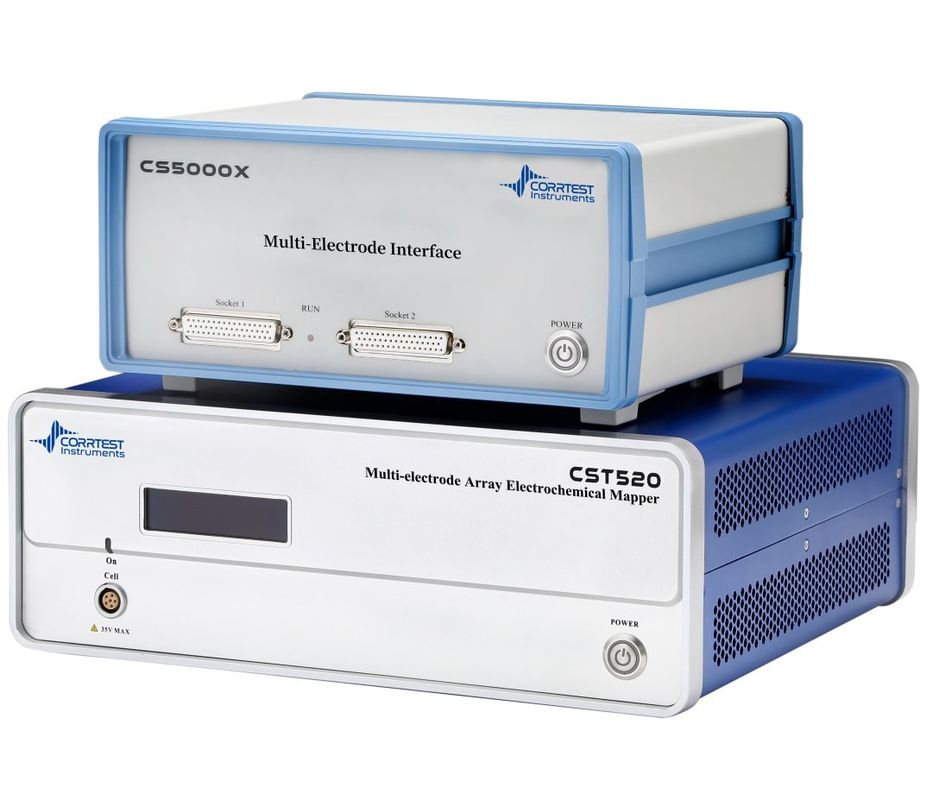

CST520 Çok elektrotlu Array Elektrokimyasal Haritalama Aracı * 1 set

CS5000X Çoklu elektrot arayüzü*1 set

Yazılım kümesi*1

Genişleme elektrotu kablosu* 3 ((WE/SE/AGND ((WE99))

Referans elektrot giriş kablosu*1

Karşı elektrot giriş kablosu *1

DB9 iletişim kablosu *1

Q235 karbon çelik 10*10 dizi elektrodu *1

Elektrot kablosu *2

Güç kablosu *2

USB kablosu*1

Sahte hücre *1

Satış sonrası hizmet

Garanti: 3 yıl

Ücretsiz yazılım yükseltme hizmeti

Garanti kapsamında ücretsiz tamir hizmeti sağlayın
