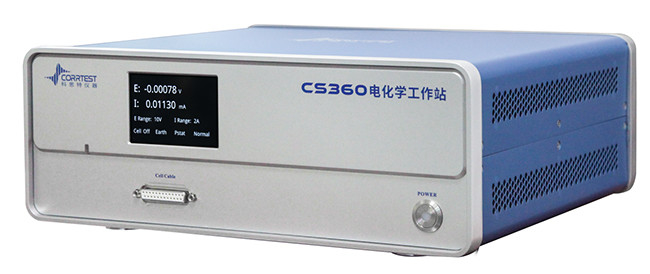

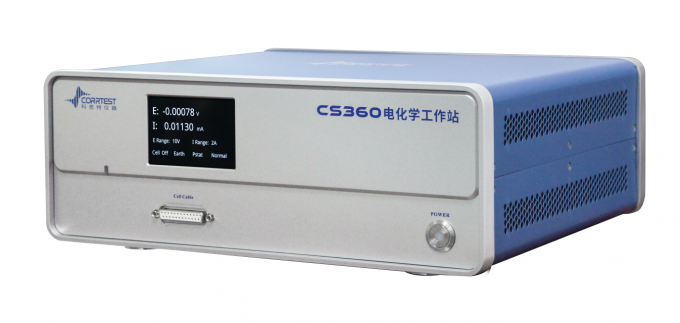

Yüksek frekanslı 8MHz EIS Potentiostat galvanosatt modeli CS360

SIngle kanal potansiyostati/galvanostatiEIS ileModelCS360 DDS keyfi fonksiyon jeneratöründen, bir potansiyostat/galvanostat ve bir FRA'dan oluşur.Mükemmel bir istikrar ve yüksek potansiyel (1mV) ve akım ((1pA) çözünürlüklere ulaşırEIS frekansı 8MHz'e kadar olan CS360, katı durumlu elektrolitleri incelemek için ideal bir araç olmuştur.

CS360 potansiyostatının uygulamalar

- Enerji malzemeleri (katı durumlu pil, Li-ion pil, güneş pili, yakıt pili, süper kondansatörler vb.)

- Elektro kataliz (HER, OER, ORR, CO2RR, NRR, su bölünmesi)

- Elektrosentez, elektrodedepozisyon (elektroplating), anodik oksidasyon, elektroliz reaktif mekanizmaları

- Metal korozyonu; korozyon inhibitörü, kaplama ve katodik koruma verimliliği

Yüksek enerji yoğunluğu, hızlı şarj ve boşaltma ve uzun ömürlülük özellikleriyle, katı durumlu piller elektrikli araçlarda, giyilebilir cihazlarda ve benzeri alanlarda yaygın olarak kullanılmaktadır.alev gerilemesi ve dendrit büyümesinin inhibisyonu, katı hal elektrolitleri pillerin güvenliğini artırır. ElS, katı hal pillerinin performansını incelemek için önemli bir tekniktir.Elektrokimyasal reaksiyonlar, vb. çeşitli frekans bölgelerinde EIS ölçerek, yüksek performanslı tamamen katı durumlu pillerin geliştirilmesi için önemli bir teorik temel ve teknik destek sağlıyor.

EIS frekansı, katı elektrolitler üzerindeki yüksek frekanslı EIS test ihtiyacını karşılayabilen CS360 potansiyostat/galvanostat/elektrokimyasal çalışma istasyonu için 8MHz'ye kadar olabilir.Katı elektrolitlerin çalışması, özellikle yüksek frekanslı bölgede impedans davranışına odaklanırElektronik ve iyonik iletkenliği ölçmemize, malzemenin mikrostrukturel sorunlarını bulmamıza (örneğin taneler sınırları etkileri) yardımcı olur ve böylece malzemenin optimize edilmesi konusunda rehberlik sağlar.ve pil performansının iyileştirilmesi.

Katı durumlu pil tutucusu

EIS testinin dalga şekli

Spesifikasyonlar - CS360 potansiyostat

Destek 2-, 3- veya 4-elektrot konfigürasyonu

Maksimum uygulanan potansiyel: ±10V

Maksimum çıkış akımı: ±2A

Potansiyel kontrol doğruluğu: 0.1%×tam aralığı±1mV

Mevcut kontrol doğruluğu: 0.1%×tam menzil

Potansiyel çözünürlük: 1μV

Akım duyarlılığı:1pA

Potansiyel yükseliş süresi: ≤1μs

Referans elektrot girişi impedansı:10¹³Önemli değil.

Giriş temel akımı: ≤10pA

Potansiyel aralığı: ±200mV, ±2.5V, ±5V, ±10V, 4 aralığı

Akım aralığı: ±200pA ~ ±2 A, 11 aralığı

Uygunluk voltajı: ±30V

CV ve LSV tarama hızı: 0.001mV/s~10kV/s

CA ve CC darbelerinin genişliği: 0.0001 ~ 65,000s

Tarama sırasında akım artışı: 1mA@1A/ms

Tarama sırasında potansiyel artış: 0.02mV @ 1V/ms

SWV frekansı: 0.001~100kHz

DPV ve NPV nabız genişliği: 0.001 ~ 100s

AD veri alımı: 16bit@1MHz, 20bit @1kHz

DA çözünürlüğü: 20 bit

CV'de minimum potansiyel artış: 0.02mV

Düşük geçişli filtreler: 7 yıl kapsamında

Potansiyel ve akım aralığı: El / Otomatik anahtar

Yer kip: Yüzen, Yerleştirme, ZRA'yı destekler

İletişim: USB2.0, RJ45 Ethernet

İşletim Sistemi: Windows 10/11

Güç kaynağı: 90~240V AC 50/60Hz

Ağırlık / Boyutlar: 6.5kg, 36 x 30 x 16 cm

EIS (elektrokimyasal impedans spektroskopi)

Sinyal jeneratörü

Frekans aralığı:10μHz~8 MHz

AC amplitudu: 1mV~2500mV

DC Bias: -10~+10V

DDS çıkış impedansı: 50Ω

Frekans doğruluğu: 0.1%

Sinyal çözünürlüğü: 0.1mV RMS

Dalga şekli: sinüs dalgası, üçgen dalga ve kare dalga

Dalga bozulması: <1%

Tarama modu: logaritmik/düzgün, artış/azalma

Sinyal analizatörü

Entegre süresi: minimum:10ms veya bir döngünün en uzun süresi

En fazla:10⁶Döngüler veya 10⁵s

Ölçüm gecikmesi: 0~10⁵s

DC ofset tazminatı

Potansiyel otomatik telafi aralığı: -10V~+10V

Akım telafi aralığı: -2A~+2A

Bant genişliği: 8 onluk frekans aralığı, otomatik ve manuel ayar

Teknikler

Istikrarlı kutuplaşma:

Açık devre potansiyeli (OCP)

Potensiyostatik (I-T eğrisi)

Galvanostatik

Potansiyodinamik (Tabel grafiği)

Galvanodinamik (DGP)

Geçici kutuplaşma:

Birçok Potansiyel Adım

Çok Akımlı Adımlar

Potansiyel Merdiven Adımı (VSTEP)

Galvanik Merdiven Adımı (ISTEP)

Chrono Yöntemi:

Kronopotensiometri (CP)

Chronoamperametry (CA)

Kronokalometri (CC)

Voltametri:

Doğrusal süpürme voltametri (LSV)

Siklik Voltametri (CV)

Merdiven Voltametri (SCV)

Kare Dalga Voltametri (SWV)

Farklı Nabız Voltametri (DPV)

Normal Puls Voltametrisi (NPV)

Farklı Normal Darbe Voltametri (DNPV)

AC Voltametri (ACV)

2. harmonik AC Voltametri (SHACV)

Fourier Transform AC Voltametri (FTACV)

Elektrokimyasal Impedans Spektroskopi:

Potensiyostatik EIS (Nyquist, Bode)

Galvanostatik EIS

Potensiyostatik EIS (Fakultatif frekans)

Galvanostatik EIS ((Fakatsiz frekans)

Mott-Schottky

Potansiyostatik EIS vs. Zaman (Tek frekans)

Galvanostatik EIS vs. Zaman (Tek frekans)

Korozyon Ölçümleri:

Döngüsel kutuplaşma eğrisi (CPP)

Doğrusal kutuplaşma eğrisi (LPR)

Elektrokimyasal Potensiokinetik Reaktifikasyon (EPR)

Elektrokimyasal Gürültü (E)CN)

Sıfır direnç Ammeter (ZRA)

Pil testiİzle:

Akü şarj ve boşaltma

Galvanostatik yük ve boşaltma (GCD)

Potensiyostatik Şarj ve Serbestleme (PCD)

Potensiyostatik Aralıklı Titrasyon Tekniği (PITT)

Galvanostatik Aralıklı Titrasyon Tekniği (GITT)

Amperometrik:

Farklı Nabız Amperometri (DPA)

Çift Farklı Nabız Amperometri (DDPA)

Üçlü Puls Amperometri (TPA)

Entegre Nabız Amperometrik Algılama (IPAD)

Stripping Voltammetry:

Potensiyostatik çıkartma,

Doğrusal Çıkarma, Merdiven Çıkarma

Kare Dalga Çıkarma

Farklı Nabız Voltametri Çıkarma

Normal Puls Voltametri Çekim

Farklı Normal Nabız Voltametri Çıkarma

Uzantılar:

Elektrokimyasal Çöpeleme/Dökme

Kolemetri ile toplu elektroliz (BE)

Rs Ölçüm
